TouchMix16

Podrobný popis

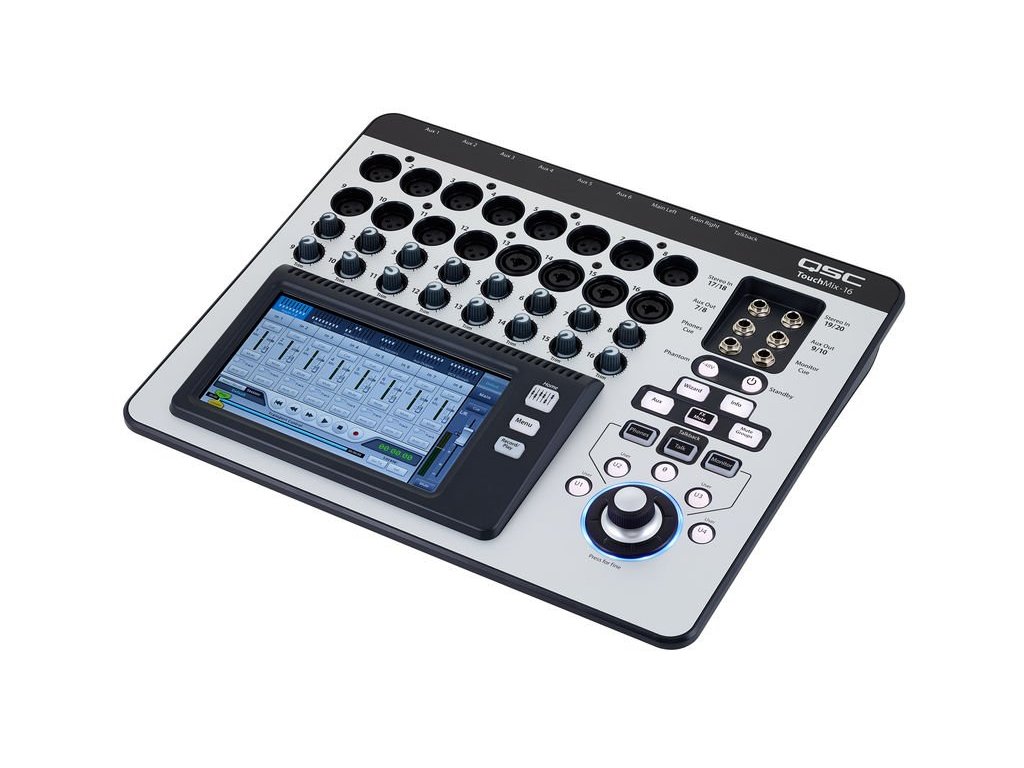

Séria kompaktných digitálnych mixážnych pultov Touchmix prichádza s úplne novým trendom zvukovej kvality, výbavy a možností do oblasti tzv. "malého ozvučovania". Koncerty v lokálnych hudobných kluboch, firemné večierky, plesy, privátne akcie... tu všade bol doposiaľ zvukár odkázaný na malý analógový mix, zvyčajne s nedostatočnou externou výbavou. Rad QSC Touchmix však teraz prináša kompletnú batériu prvkov pre dynamické, frekvenčné aj časové spracovanie zvuku, doplnenú o štvoricu nezávislých DSP efektov, korektor intonácie a možnosť viacstopového nahrávania. Zvukár má teda k dispozícii úplne rovnaké možnosti úpravy zvuku ako na veľkých digitálnych mixoch, ktoré sa používajú pri ozvučovaní prestížnych akcií s mnohotisícovou návštevnosťou, avšak v praktickom, ľahko prenosnom, takmer "vreckovom" balení.

Ovládanie na prehľadnom touchscreene dopĺňa a uľahčuje štvorica používateľsky definovaných tlačidiel a mechanický enkodér s možnosťou jemného doladenia. K rýchlosti práce prispievajú aj tlačidlá umožňujúce priamy vstup k nastaveniu úrovne DSP efektov a ich mutovanie. Súčasťou dodávky je taktiež WiFi adaptér a GigBag.

Vstupy a výstupy

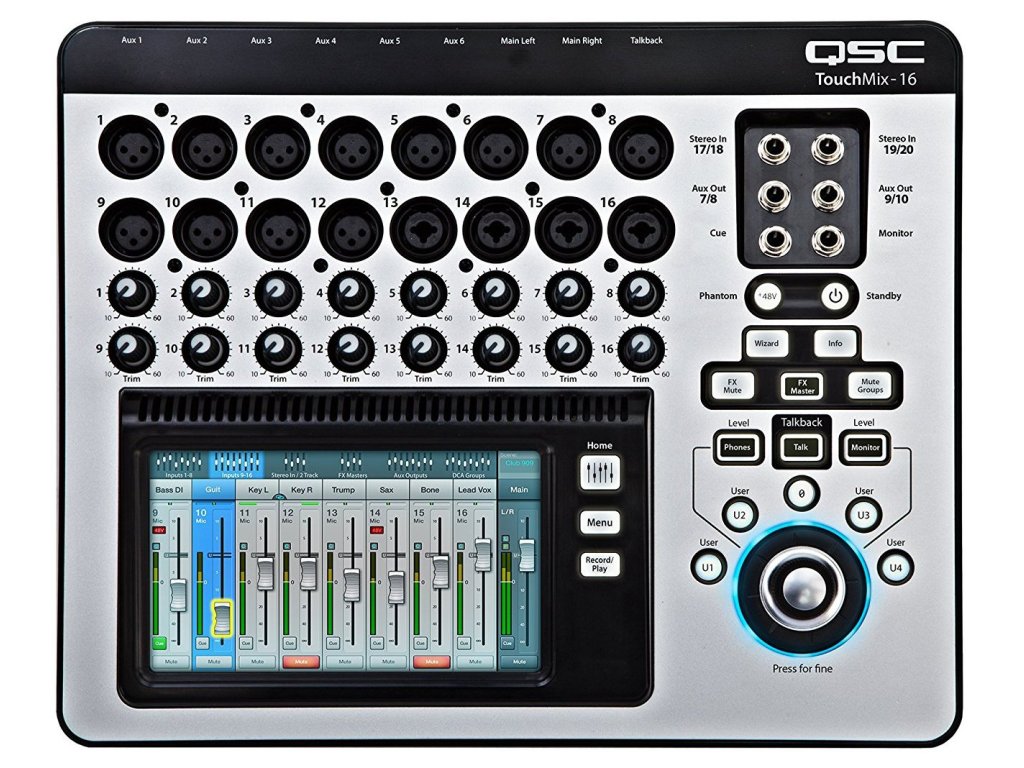

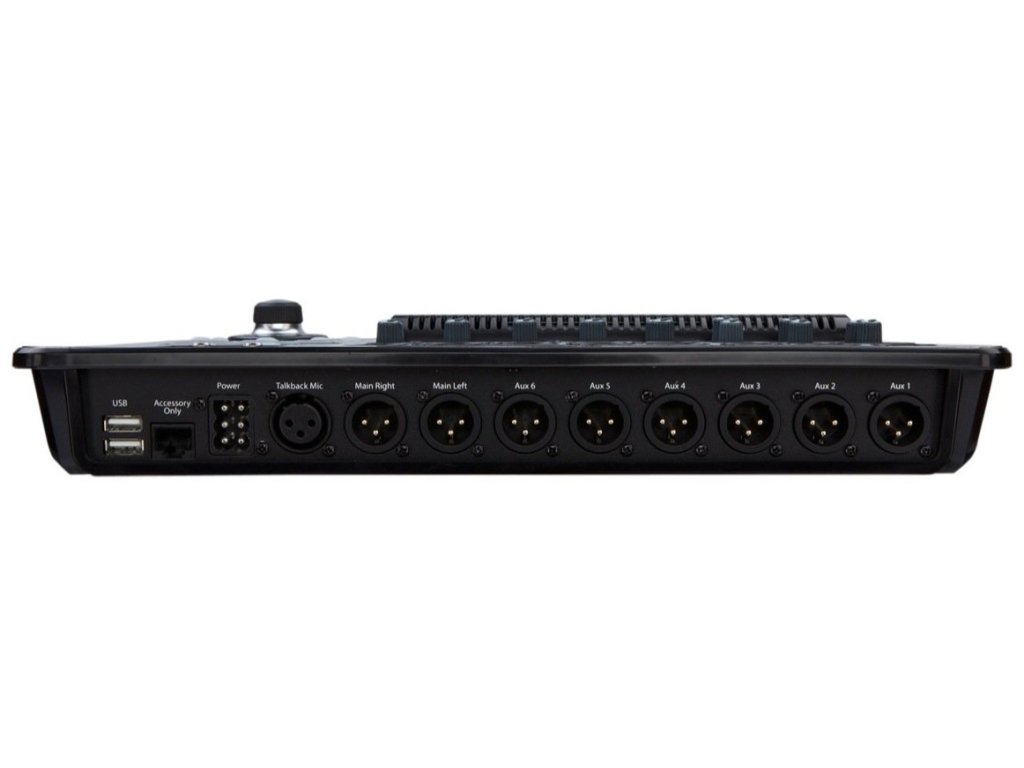

Model Touchmix 16 ponúka celkom 20 analógových vstupov, z toho 12 mikrofónnych s konektormi XLR, 4 kombinované mikrofónne linkové s konektormi Neutrik Combo (dovoľujú zapojiť ako XLR, tak TRS). Poslednú možnosť pripojenia predstavujú dva stereofónne vstupy TRS. Všetky mikrofónne vstupy sú vybavené individuálne vypínateľným Phantomovým napájaním. Vedľa hlavného stereo XLR výstupu je mix vybavený tiež šiestimi monofónnymi výstupmi AUX (rovnako XLR), ktoré sú vhodné ako zdroj signálu pre pódiové monitory, a dvojicou stereofónnych AUX výstupov*, ktorá ideálne spolupracuje napríklad s IEM.K dispozícii je tiež zvláštny XLR vstup pre Talkback a stereofónny kanál dovoľujúci prehrávať hudbu z pripojeného USB flash disku. Poznámka*: Stereofónne vstupy aj výstupy (In 17/18, 19/20, Aux 7/8, 9/10) vyžadujú použitie tzv. Y-káblu so stereofónnym konektorom Jack!!!

Ovládanie a diaľkové ovládanie cez WiFi

Všetky funkcie a ovládacie prvky (vrátane kanálových faderov) sú prístupné po zvolení požadovanej obrazovky na farebnom dotykovom displeji. Okrem pohybu prstom po touchscreene je tiež možné zvolenú hodnotu rýchlo nastaviť prostredníctvom mechanického enkodéra (pri jeho súčasnom stlačení sa enkodér prepína do režimu jemného doladenia). Prístup k najčastejšie používaným funkciám je možné priradiť štyrom používateľsky definovaným tlačidlám. Najmä v prípade, keď sa kapela ozvučuje sama, príde tiež vhod možnosť rýchleho zamutovania všetkých efektov stlačením dedikovaného tlačidla.

Mix je možné taktiež ovládať pomocou iPadu cez WiFi (adaptér je súčasťou dodávky). Možnosti využitia sú pomerne široké, zvukár môže napríklad nechať pult fyzicky na pódiu a počas vystúpenia ho ovládať diaľkovo z ľubovoľného miesta sály, čo mu ušetrí neobľúbenú činnosť spojenú s naťahovaním a balením multipárového kábla, zatiaľ čo hudobníci môžu zo svojich iPadov nastavovať pomery hlasitosti v pódiových monitoroch, pretože TouchMix umožňuje pripojiť súčasne až 10 zariadení.

Efekty a procesory

Mix ponúka kompletnú výbavu pre frekvenčnú a dynamickú úpravu signálu, zahŕňajúcu gate, kompresor a štvorpásmový plne parametrický ekvalizér, doplnený o nastaviteľný LPF a HPF na všetkých vstupných kanáloch.

Všetky XLR výstupy potom môžu ponúknuť limiter, LPF + HPF, 1/3-oktávový EQ, doplnený o sadu štyroch parametrických notch filtrov, ktoré sa dokážu účinne a rýchlo popasovať so spätnou väzbou. K ďalšej výbave výstupov patrí delay umožňujúci presné nastavenie časového oneskorenia pre jednotlivé reproboxy. Stereofónne výstupy AUX sú vybavené limiterom a štvorpásmovým parametrickým EQ.

DSP efekty a korektor intonácie

Zvukár môže použiť sadu až štyroch nezávislých efektových procesorov, zahŕňajúcu obvyklé dozvuky ako reverb, echo, delay a chorus. K dispozícii je 50 továrenských a 50 používateľských presetov.

Zvláštnosťou je piaty efektový procesor - korektor intonácie, ktorý je možné priradiť jednému vybranému kanálu. DSP dolaďuje spev podľa vopred nastaveného kľúča. Okrem toho je možné tiež využiť režim Blend, miešajúci korigovaný a nekorigovaný spev. Výsledkom je efekt zdvojenej spevovej linky.

Adavanced a Simple režim ovládania

Všetky procesory a efekty majú bežne k dispozícii plnú sadu ovládacích prvkov tak, ako ich poznáme zo štúdií alebo veľkých koncertných konzol. Výrobca však počíta aj s tým, že TouchMix môže ovládať aj laik, alebo len "poučený" hudobník, ktorý nemá za sebou desiatky rokov zvukárskej praxe. Preto je možné všetky komplikovane pôsobiace procesory prepnúť z profi režimu "Advanced" do užívateľského režimu "Simple". V takom prípade potom bežný kanálový ekvalizér namiesto 14 parametrov ponúkne iba 4 (basy, nižšie stredy, vyššie stredy a výšky), z 5 či 6 potenciometrov ovládajúcich kompresor a gate sa stane iba jeden atď.

Viacstopové nahrávanie

Ak chcete svoje vystúpenie multitrackovo nahrať a následne upraviť a zmiešať v pokoji štúdia, nie je nič jednoduchšie. TouchMix dovoľuje priame pripojenie HD (min. 7200 RPM) prostredníctvom USB 3.0 výstupu, na ktorý je možné ľahko zaznamenať všetkých 20 vstupných kanálov u TouchMix 16, alebo 14 kanálov u TouchMix 8.

Technické údaje:

- Kompaktný digitálny mix
- Séria: TouchMix
- Počet vstupov: 20 (+ TalkBack + USB stereo)
- Počet mic vstupov: 12 XLR
- Počet mic/line vstupov: 4 Combo
- Počet stereo vstupov: 2 TRS
- Talkback: XLR
- Main LR výstup: 2x XLR
- Mono Aux: 6x XLR
- Stereo Aux: 2x TRS
- Cue a Monitor výstup: TRS
- USB: 2x
- Gain: analógový
- Počet DSP efektov: 4 (reverb, echo, delay, chorus), 50 továrenských a 50 užívateľských presetov
- Korektor intonácie (priraditeľný jednému vstupnému kanálu)
- Výbava vstupných kanálov: Gate, Comp, 4-pásmový plne parametrický EQ, HPF+LPF (24 dB/oct)
- Výbava USB stereo vstupu: 2-pásmový shelving EQ, Gate, Comp, HPF (24 dB/oct)
- Výbava výstupných kanálov XLR: 1/3 oct. EQ, 4x Notch filter, HPF+LPF (24 dB/oct), Limiter, Delay
- Výbava výstupných kanálov TRS: 4-pásmový plne parametrický EQ, Limiter
- Ovládanie: Touchscreen
- Enkodér Jog
- Užívateľské tlačidlá: 4
- Multitrack recording: 20 stôp, HD USB 3.0, min 7200 RPM
- Možnosť ukladania presetov interne alebo na USB flash
- Externé ovládanie: iPad cez WiFi, iOS mixer aplikácia pre iPad
- Vzorkovacia frekvencia: prepínateľná 44,1/48 kHz
- Interný procesing: 32-bit s plávajúcou čiarkou
- Frekvenčný rozsah: 20 Hz - 20 kHz (+/- 0,5 dB)
- Dynamický rozsah: 105 dB
- Ekvivalentný vstupný šum: -128 dBu
- Zvyškový výstupný šum: -86 dBu
- Presluch medzi kanálmi: 80 dB
- SNR: -94 dB
- Maximálna vstupná úroveň: +16 dBu (Mic), +22 dBu (line)
- Fantómové napájanie: 48 V (individuálne vypínateľné pre každý Mic vstup)
- Rozmery: 89 mm x 360 mm x 297 mm
- Hmotnosť: 2,98 kg
- Súčasťou dodávky: TouchMix, napájací adaptér, WiFi adaptér, Gig Bag
