ATW-3212/710

Podrobný popis

4. generácia bezdrôtového systému Audio-Technica 3000 novo ponúka extrémne široké 60MHz operačné pásmo, programovateľnú druhú záložnú frekvenciu, jednoduché nastavenie a operácie, bohatý detailný hi-fi zvuk a nové príslušenstvo.

60MHz rozsah operačného pásma je dvakrát širší ako u predchádzajúcej generácie. Nový systém je ponúkaný v štyroch frekvenčných pásmach – DE2 (470–530 MHz), EE1 (530–590 MHz), EF1 (590–650 MHz) a FG1 (650–700 MHz). Skenovanie, ladenie a výber frekvencií na prijímači a následné párovanie s vysielačom prebieha pomocou IR funkcie. Nová generácia systémov 3000 ponúka programovateľnú záložnú frekvenciu, ktorá môže byť rýchlo použitá stlačením programovateľného tlačidla v prípade nečakaných interferencií.

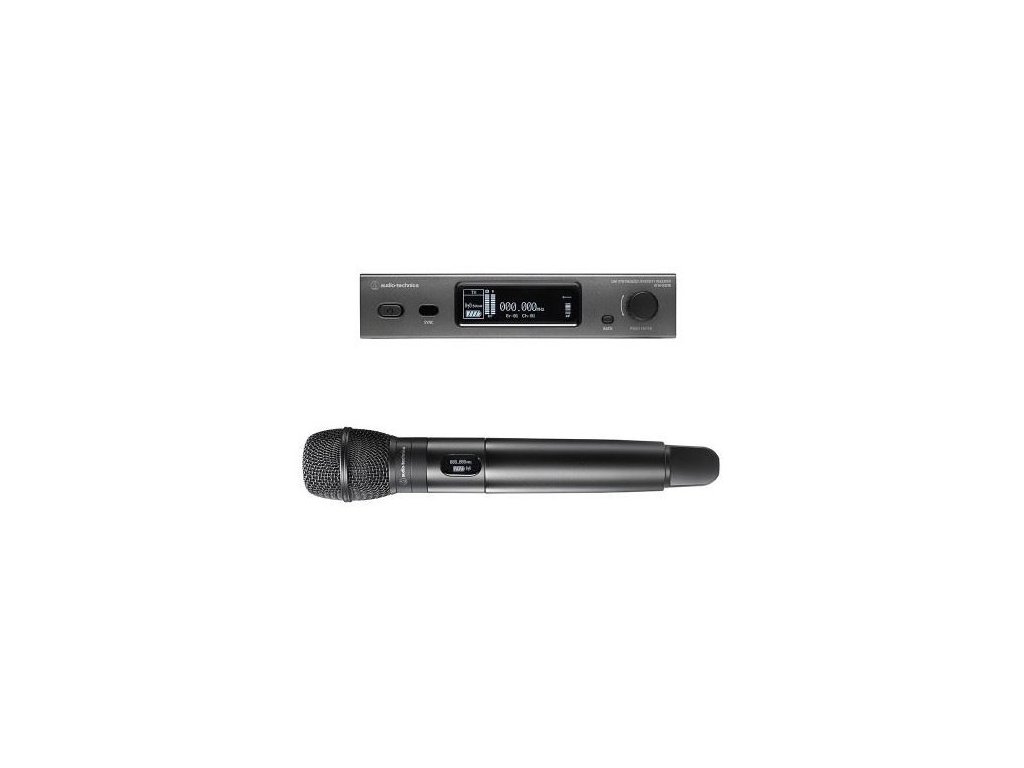

Hlavné komponenty bezdrôtového setu ATW-3212/710 sú vysielač ATW-R3210 a ručný mikrofón ATW-T3202 s　meniteľnou kondenzátorovou kapsulou C710. Závit pre uloženie kapsuly zodpovedá štandardným rozmerom a umožňuje použitie kapsúl nielen značky Audio-Technica, ale aj ostatných výrobcov. Vysielač je usadený v odolnom kovovom tele a je napájaný dvoma AA batériami. MIkrofón je možné osadiť NiMH dobíjacími batériami a dobíjať usadením do terminálu ATW-CHG3 (voliteľné príslušenstvo).

Unikátne programovateľné multifunkčné tlačidlo na tele vysielača môže byť používané pre prechod na záložnú frekvenciu v prípade nečakaných interferencií, ako MUTE, vypínač a ďalšie.

Parametre výrobku:

- Diverzitný prenos predchádza výpadkom signálu
- Automatická funkcia Squelch
- Skenovanie frekvencií a IR synchronizácia pre jednoduché nastavenie systému
- Duálny mód zobrazenia displeja – displej vysielača ponúka dve varianty zobrazenia parametrov
- Vysielač aj prijímač majú novo OLED displeje pre optimálne zobrazenie kľúčových nastavení
- Mikrofón môže byť dobíjaný na termináloch ATW-CHG3 a ATW-CHG3N smart charging dock pri použití NiMH batérií
- Antenna power funkcia pre napájanie aktívnych antén a ďalšieho RF príslušenstva.
- Ground-lift funkcia eliminuje prípadné brumy spôsobené zemnou slučkou

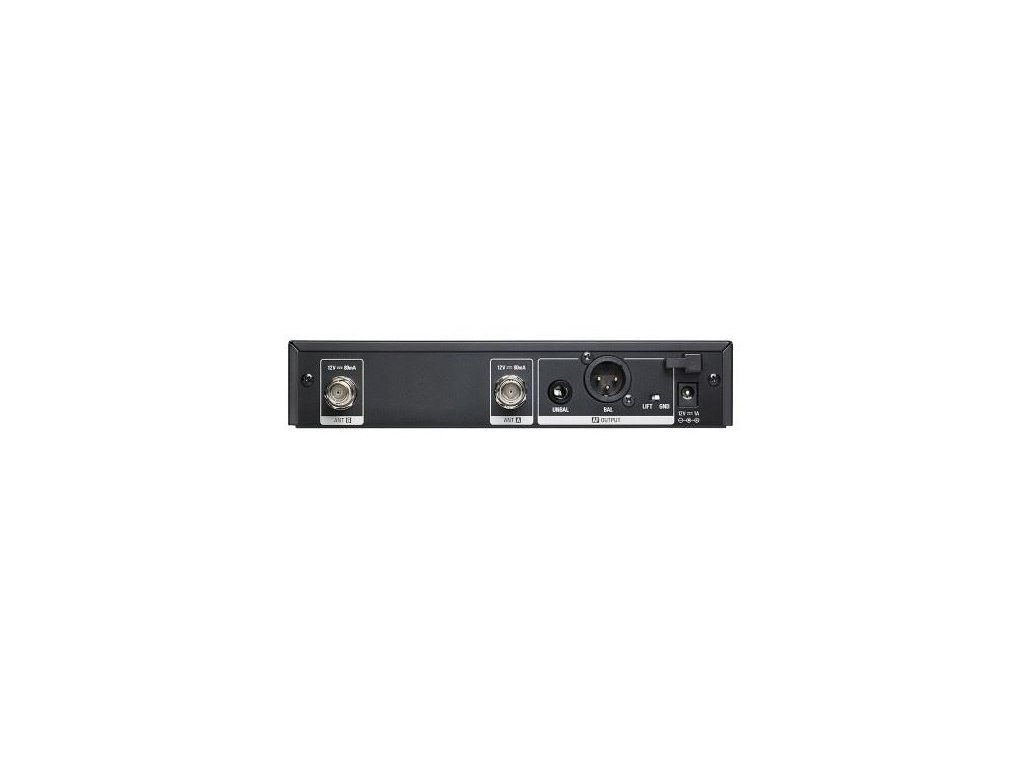

- Symetrický XLR a nesymetrický Jack výstupný konektor

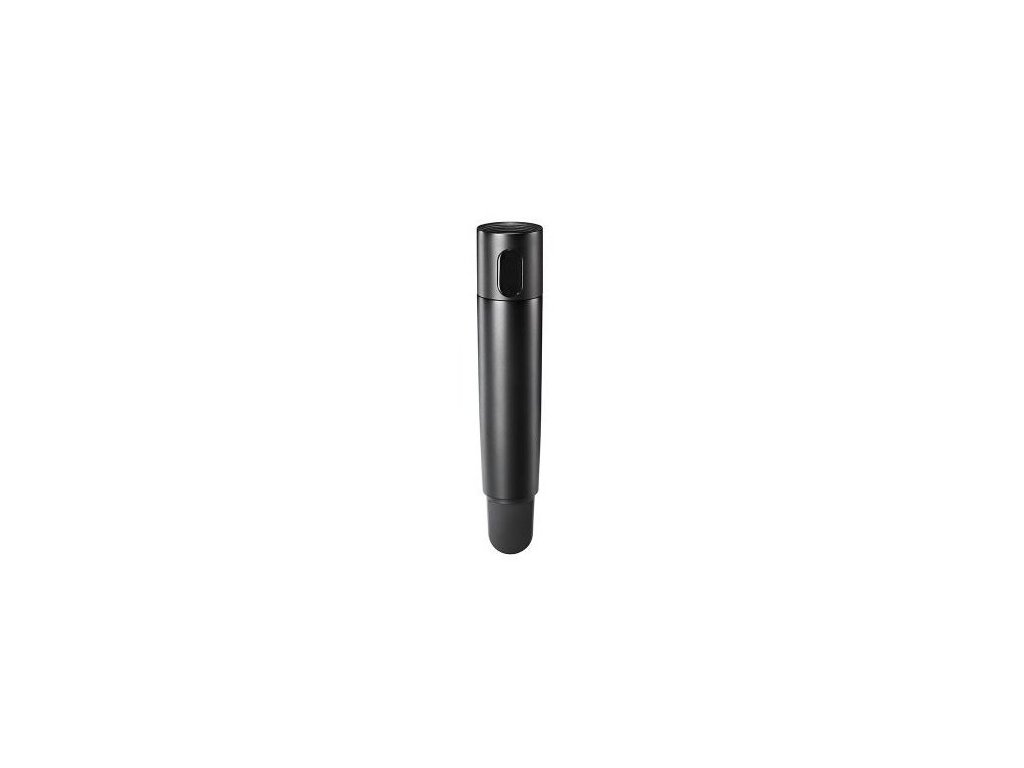

- Ručný mikrofón s extra nízkym manipulačným hlukom a poskytuje štandardný rozmer závitu pre šesť voliteľných kapsúl Audio-Technica a kapsúl ostatných výrobcov
- ATW-C710 kondenzátorová kardioidná meniteľná kapsula

Technické údaje:

Ponúkané frekvenčné pásma:

- Band DE2: 470.125 až 529.975 MHz
- Band EE1: 530.000 až 589.975 MHz
- Band EF1: 590.000 to 649.975 MHz
- Band FG1: 650.000 to 699.875 MHz
- Minimálny frekvenčný krok: 25 kHz

Modulácia: FM

- Maximálna odchýlka: ATW-T3202: ±36 kHz (THD:10%)
- Max počet kanálov v pásme: 40 kanálov
- Frekvenčná odozva: ATW-T3202: 25 Hz to 16700 Hz
- Operačná vzdialenosť: 100 m
- Dynamický rozsah: ATW-T3202: > 115 dB (A-weighted), typical
- Harmonické skreslenie: <1.0% (pri 1 kHz, ±17.5 kHz deviation)
- Rozsah pracovnej teploty: -5 ºC to +45 ºC

Prijímač:

- Systém: Diverzitný, automatická funkcia
- Citlivosť: 20 dBuV pri 60 dBA S/N ratio (50Ω termination)
- Maximálna výstupná úroveň: XLR / Symetrický: +14 dBV
- 6.3 mm (¼"") / Nesymetrický: +8 dBV
- Anténa vstup: BNC-type, 50 Ω
- Výstupný výkon: 12 V DC, 160 mA (combined)
- Napájanie: 100-240V AC (50/60 Hz) na 12V DC 1A (center positive) switched mode, externé
- Rozmery: 210.0 mm x 191.0 mm x 43.4 mm (Š x H x V)
- Hmotnosť: 1100 g, bez príslušenstva
- Dodávané príslušenstvo: 2 flexibilné UHF antény, AC adaptér, rackový držiak
- Mikrofónna kapsula: ATM710
- Element: Kondenzátorový, doska s pevným nábojom, trvalo polarizovaný
- Smerová charakteristika: Kardioidná
- Frekvenčná odozva: 80 - 20000 Hz
- Impedancia: 60 Ohms
- Napájanie: 5 V DC
- Batérie: Dve tužkové batérie 1.5V AA
- Hmotnosť: 114 g
- Rozmery: 84.4 mm dĺžka, 50.0 mm max. priemer
- Výstupný konektor: štandardný univerzálny rozmer závitu
- Telo mikrofónu: štandardný univerzálny rozmer závitu
- Výdrž batérie: High: 8.0 hod / Low: 9.0 hod (alkalické)
- High: 9.0 hods / Low: 9.5 hod (Ni-MH 1900mAh)
- Rozmery: 193.0 mm dĺžka, 37.0 mm maximálny priemer
- Hmotnosť: 200 g
- Dodávané príslušenstvo: AT8456a Quiet-Flex™ mikrofónny držiak
