M 149 Tube

Podrobný popis

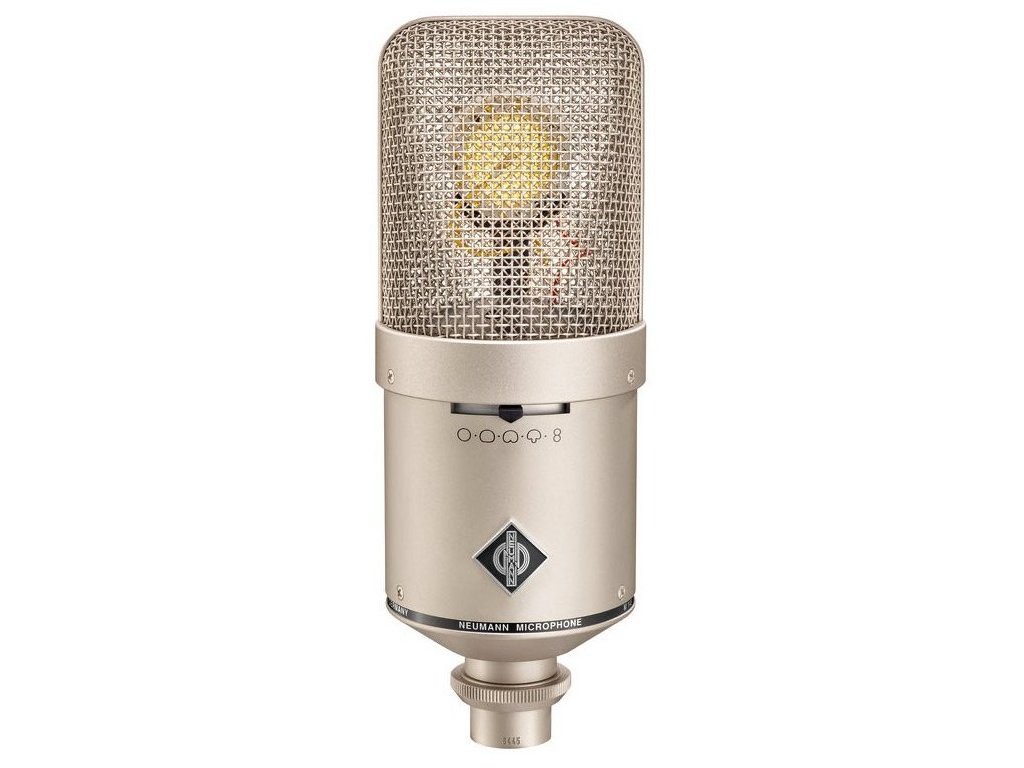

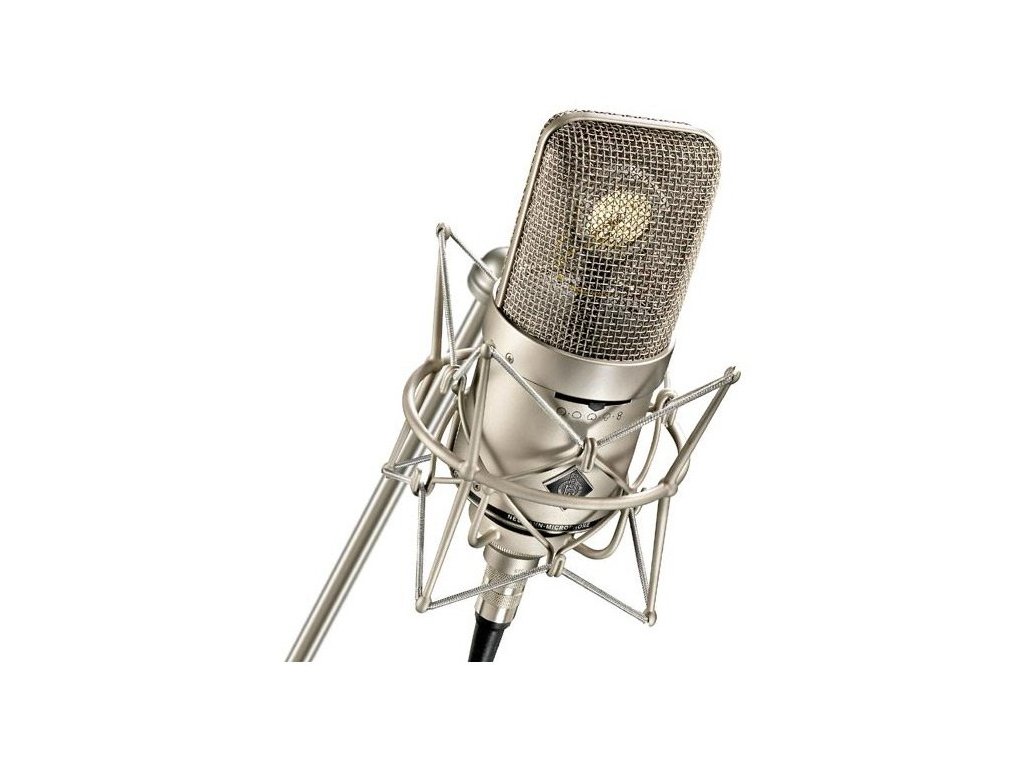

M 149 Tube je všestranne nastaviteľný mikrofón s dvojitou membránou. Použitá mikrofónna kapsula, známa z legendárnych mikrofónov U 47 a M 49, je pripojená na elektrónku pracujúcu ako impedančný prevodník. Oproti skorším koncepciám s transformátorom používa M 149 Tube beztransformátorové výstupné obvody umožňujúce okrem iného použitie dlhých mikrofónnych káblov bez akéhokoľvek zafarbenia zvuku. S možnosťou voľby medzi 9 smerovými charakteristikami je mikrofón ideálnou voľbou pre akékoľvek použitie. Rovnako ako jeho predchodcovia je M 149 Tube vynikajúci vokálny mikrofón, a to nielen vďaka použitej kapsule, ale aj moderným obvodom, vyznačujúcim sa veľmi nízkym šumom. Mikrofónna kapsula je kvôli obmedzeniu hluku pružne uložená vnútri krycej mriežky. Plocha pod kapsulou je kónicky tvarovaná pre rozptýlenie odrazených zvukov z hornej polovice akustického priestoru. Táto konštrukcia vylučuje akékoľvek rušenie zvuku prichádzajúceho priamo do kapsule. Veľká krycia mriežka obklopujúca kapsulu je akusticky otvorená a zlepšuje realistický zvuk mikrofónu, ktorý je možné prepnúť do deviatich smerových charakteristík: guľové, kardioidné, široké kardioidné, úzke kardioidné, osmičkové a všetkých polôh medzi základnými. Elektrónka typu trióda, použitá v M 149 Tube, vybraná pre svoje výnimočné prenosové vlastnosti, spolupracuje s osvedčenými beztransformátorovými obvodmi. Dôvod pre toto zapojenie je možnosť riadenia audio signálu medzi kapsulou a výstupnými obvodmi. Ako ďalšia časť signálovej cesty je špeciálne navrhnutý integrovaný zosilňovač s veľmi nízkym skreslením (THD < 0.002% pri ± 10 V), veľmi nízkym šumom a veľkým výstupným prúdom. Nízka výstupná impedancia a vyšší prúd dovoľujú použiť káble až 300 metrov dlhé bez akéhokoľvek zníženia kvality zvuku. Elektrónkový zosilňovač mení vysokú impedanciu kapsule a pridáva 10 dB zisku. Dynamický rozsah je impozantný, špičkový výstup môže byť až ± 10 V pri 20 mA. Basový filter má 7 polôh v polooktávových krokoch medzi 20 Hz a 160 Hz (-3 dB). Tento filter sa môže použiť aj pre potlačenie hluku klimatizácie alebo pri silnom vetre. Ďalej je filter účinnou pomôckou pre obmedzenie „proximity“ efektu pre snímanie z malej vzdialenosti. K mikrofónu sa dodáva sieťový zdroj N 149 A s možnosťou pripojenia na napätie 100 - 240 V, so špeciálnym 8 žilovým káblom pre mikrofón. Vyrába sa vo farbe matný nikel.

Parametre výrobku:

- Elektrónkový prepínateľný veľkomembránový mikrofón
- Tlakovo-gradientný prevodník s kapsulou s dvojitou membránou
- Beztransformátorové obvody
- Vysoká výstupná úroveň
- Akusticky otvorená krycia mriežka
- 9 smerových charakteristík: guľová, kardioidná, široká kard., úzka kard., osmičková a medzipolohy
- 7 polohový basový filter

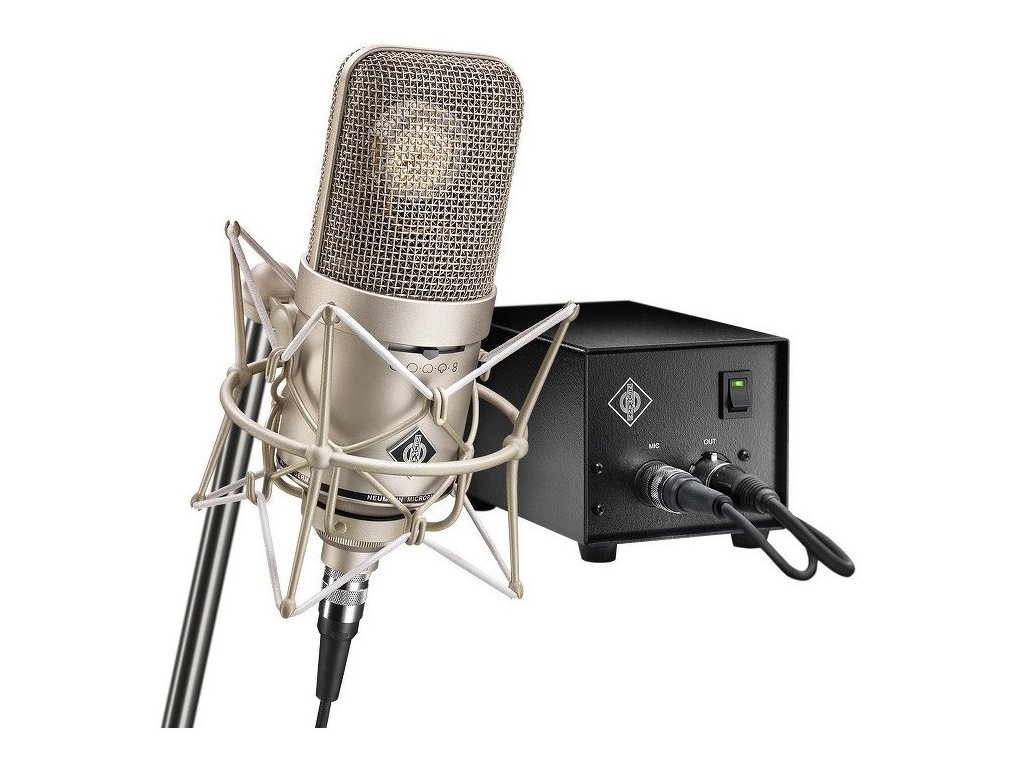

- Balenie vrátane napájacieho zdroja M 149 A, pružného závesu EA 170, káblu KT 8 a hliníkového kufríka

Príslušenstvo:

- Pop filter PS 15 / PS 20 a

Technické údaje:

- Frekvenčný rozsah: 20 … 20 000 Hz
- Hmotnosť: 730 g
- Smerová charakteristika: guľová, kardioidná (široká/štandardná/úzka), osmičková + medzipolohy
- Napájanie: napájací zdroj N 149 A
- Priemer: 70 mm
- Akustický systém: kondenzátorový, tlakový gradientný
- Max. výstupné napätie: 18 dBu
- Pomer signál/šum podľa CCIR (94 dB SPL): 66/69/71 dB
- Úroveň šumu podľa A: 16/13/11 dB-A
- Nominálna impedancia: 50 Ohmov
- Dynamický rozsah mikrofónneho zosilňovača (A): 101 dB
- Úroveň šumu podľa CCIR: 28/25/23 dB
- Citlivosť pri 1 kHz/1 kOhm: 34/47/62 mV/Pa
- Pomer signál/šum podľa A (94 dB SPL): 78/81/83 dB
- Min. zaťažovacia impedancia: 1000 Ohmov
- Max. akustický tlak (SPL) pri skreslení 0,5%: 120 dB
- Konektor (napájací): XLR 3M
- Konektor (mikrofónny)): DIN 8F
