ORBIT.6

Podrobný popis

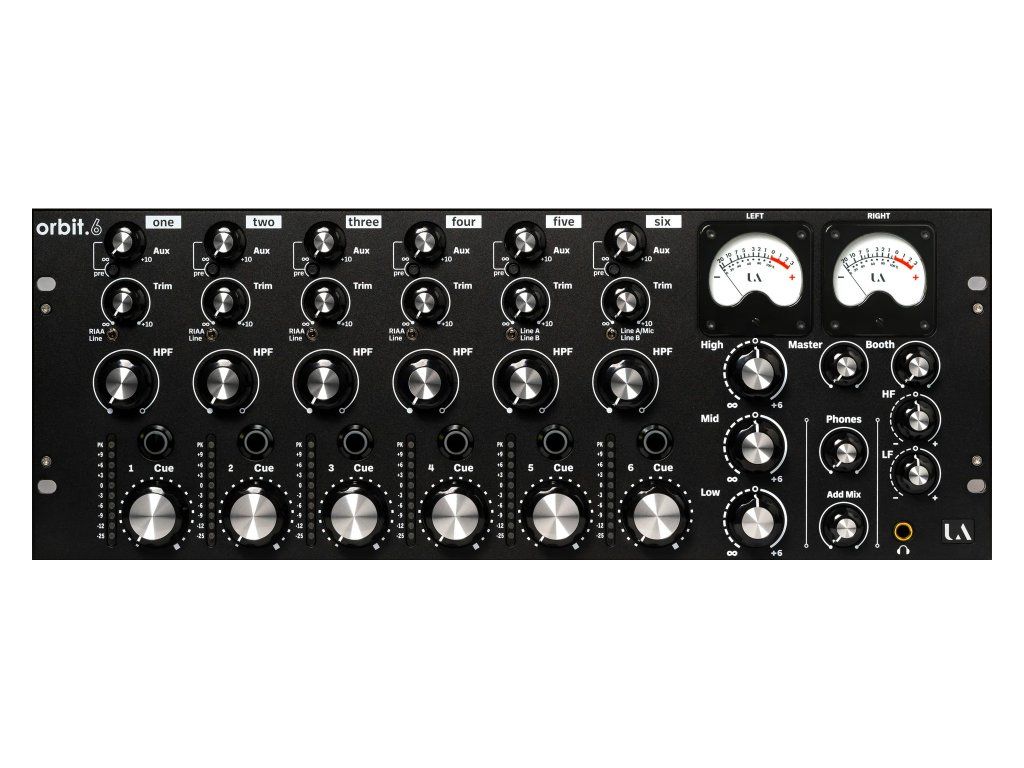

Union Audio orbit.6 je špičkový šesťkanálový rackový rotačný mixážny pult navrhnutý pre náročných audiofilných DJov a milovníkov vinylu. Kombinuje plne diskrétnu analógovú konštrukciu, elektrónkové obvody a precízne mechanické spracovanie, vďaka čomu ponúka mimoriadne muzikálny a charakteristický zvukový prejav.

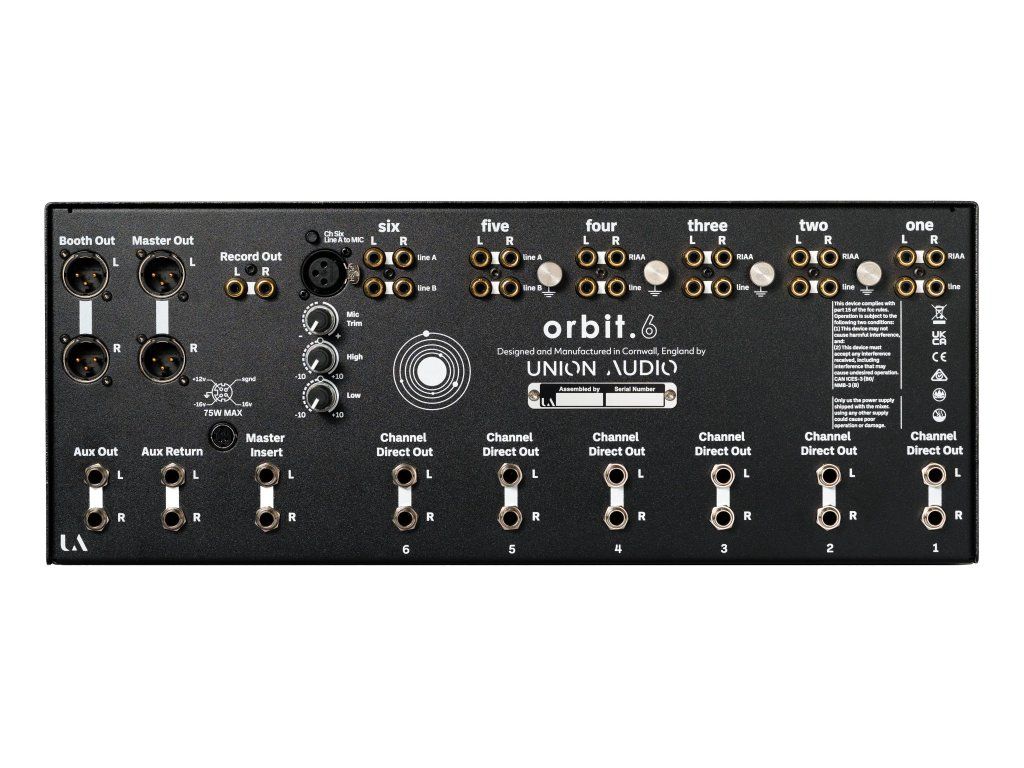

Mixpult disponuje šiestimi kanálmi, pričom každý z nich obsahuje vlastný elektrónkový stupeň a plne diskrétnu signálovú cestu od vstupu až po hlavný výstup. K dispozícii sú štyri RIAA vstupy pre gramofóny a osem line vstupov pre ďalšie audio zariadenia. Každý kanál je vybavený AUX Sendom, high-pass filtrom a precíznym rotačným faderom s výrazným mechanickým odporom pre maximálne plynulé a presné mixovanie.

Master sekcia obsahuje EQ/izolátor a dvojicu vlastných VU metrov. Zvukový charakter modelu orbit.6 je zameraný na detailné výšky, výrazné stredy a hlboké, energické basy, ktoré dokážu dodať život menším zostavám aj vysoko kvalitným klubovým sound systémom.

Jednou z hlavných predností modelu orbit.6 je plne diskrétna konštrukcia. Na rozdiel od bežných mixpultov využívajúcich integrované operačné zosilňovače používa orbit.6 jednotlivé diskrétne komponenty, ktoré boli starostlivo vybrané čisto s ohľadom na čo najlepší zvukový výsledok. Vďaka tomu ponúka prirodzenejší, muzikálnejší a organickejší zvukový prejav bez nežiaducej sterility typickej pre bežné integrované obvody.

Veľký dôraz bol kladený aj na samotný pocit z ovládania. Šesť rotačných faderov využíva vlastný patentovaný systém tlmenia vyvinutý priamo spoločnosťou Union Audio. Výsledkom je mimoriadne hladký chod s konštantným odporom, ktorý umožňuje maximálne jemné a presné prechody medzi skladbami. Na rozdiel od klasických potenciometrov si tento systém zachováva svoj charakter aj po dlhodobom používaní. Každý 33mm rotačný gombík je navyše decentne podsvietený pre lepšiu orientáciu pri hraní v tmavom prostredí.

Konštrukcia mixpultu zodpovedá najvyšším profesionálnym štandardom. Predný panel je vyrobený z precízne opracovaného 6mm hliníka typu 5083 s čiernou anodizáciou a sieťotlačou. Šasi je vyrobené z robustnej ocele Zintec s práškovou povrchovou úpravou. Použité boli iba prémiové komponenty vrátane pozlátených a postriebrených konektorov, presných filmových kondenzátorov a dlhoživotnostných Alps potenciometrov s kovovou osou.

Orbit.6 je napájaný externým hybridným lineárnym zdrojom Europa, ktorý bol navrhnutý špeciálne pre tento model. Zdroj poskytuje oddelené napájanie pre analógové audio obvody aj elektrónkové žhavenie a využíva kvalitný toroidný transformátor s veľmi nízkou úrovňou šumu. Analógové napájacie vetvy sú chránené proti skratu aj prepätiu a disponujú vizuálnou signalizáciou prevádzkového stavu.

Union Audio orbit.6 navrhol legendárny konštruktér Andy Rigby-Jones a celý mixpult je ručne vyrábaný spoločnosťou Union Audio v Cornwalle vo Veľkej Británii.

Technické špecifikácie:

- THD+N (skreslenie + šum, un-weighted): 0,008 % (0 dBu, 20 Hz – 20 kHz, Line In → Mix Out +4 dBu)
- Frekvenčná odozva (Line In → Mix Out): ±1 dB, 10 Hz – 120 kHz
- RIAA presnosť: ±0,2 dB, 20 Hz – 20 kHz
- Útlm fadera: > -85 dB
- L/R presluch (Line In → Mix Out @ 1 kHz): < -80 dB
- Zvyškový šum hlavného výstupu: < -102 dBu
- Šum (Line In → Mix Out Unity): <-89 dBu
- Maximálna výstupná úroveň Mix Out: +26 dBu pri 0,5 % THD
- Dynamický rozsah: 115 dB
- High-Pass filter kanála (plne doprava): -3 dB / 1100 Hz
- Crossover frekvencia izolátora: 320 Hz / 3800 Hz
- Booth EQ: -3 dB / 100 Hz a 5000 Hz
- Maximálny výkon slúchadlového zosilňovača: 1 W RMS / 40 Ω
- Lampy: 6× kvalitné ECC82 (12AU7) Dual Triode tubes

Rozmery a hmotnosť:

- Rozmery predného panelu: 482,5 × 176 mm (4U 19" rack mount)
- Hĺbka mixpultu: 170 mm
- Hmotnosť mixpultu: 6,35 kg (14 lb)

- Rozmery hornej časti napájacieho zdroja: 200 × 200 mm
- Hĺbka napájacieho zdroja: 52 mm
- Hmotnosť napájacieho zdroja: 2,2 kg (5 lb)

- Rozmery balenia: 62 × 31 × 38 cm (D × Š × V)
- Hmotnosť balenia: 12,35 kg (27 lb)
