SQ5

Podrobný popis

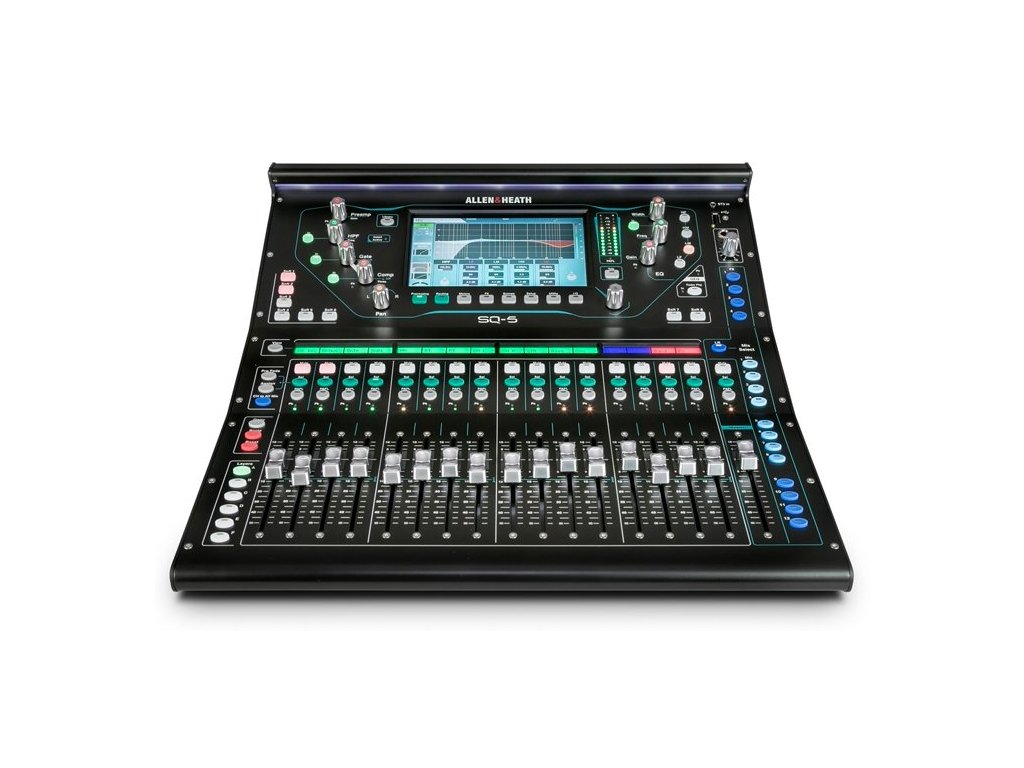

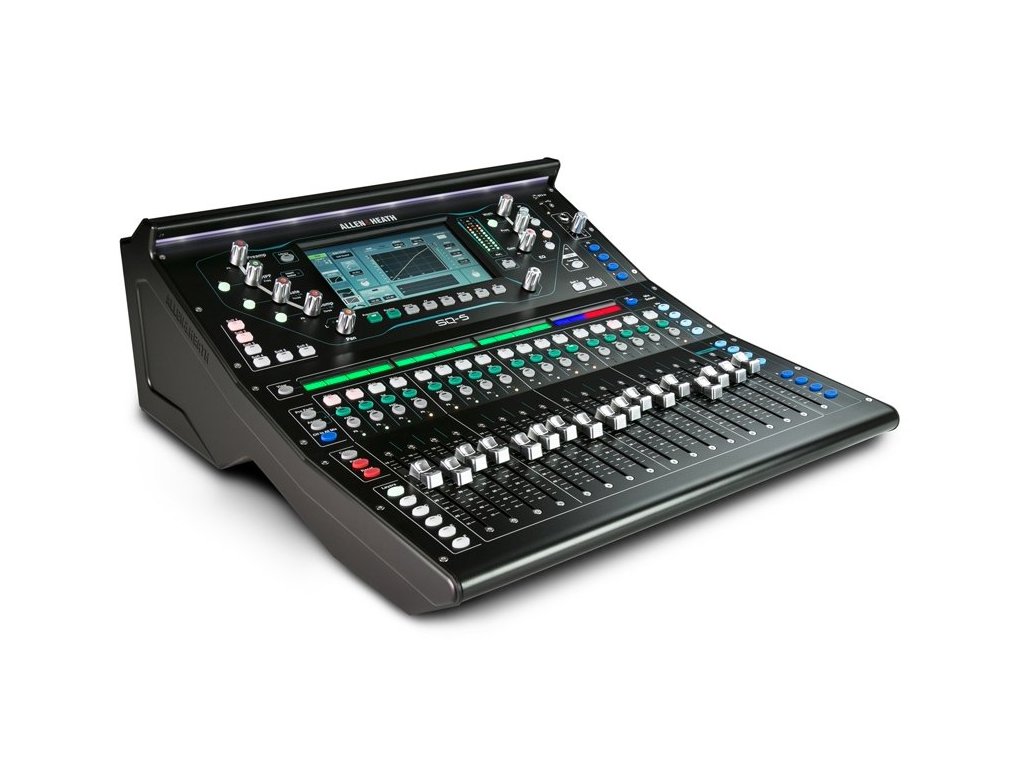

Allen&Heath SQ-5 je postavený na výkonnom výpočtovom XCVI FPGA jadre s frekvenciou vzorkovania 96 kHz, ktoré v tejto triede digitálnych mixážnych pultov prináša bezkonkurenčnú zvukovú kvalitu, vysoké rozlíšenie a mimoriadne nízku latenciu (<0.7ms).

SQ-5 je vybavený 16 mikrofónnymi predzosilňovačmi a 8 efektovými jednotkami (stereo) s prístupom do obľúbenej efektovej knižnice RackExtra FX cez príslušné returny. Nájdeme tu tiež 12 zberníc (group alebo aux), ktoré sú vynikajúcim nástrojom pre prácu a konfiguráciu in-ear monitoringu, kedy výkonný Automatický Mikrofónny Mix (AMM) spoľahlivo stráži prostredie s vyšším počtom mikrofónov.

SQ je perfektným riešením pre AV, rentálky, inštalácie aj živé kapely.

Technické údaje:

- 96 kHz FPGA processing
- 48 vstupných kanálov
- DEEP Processing

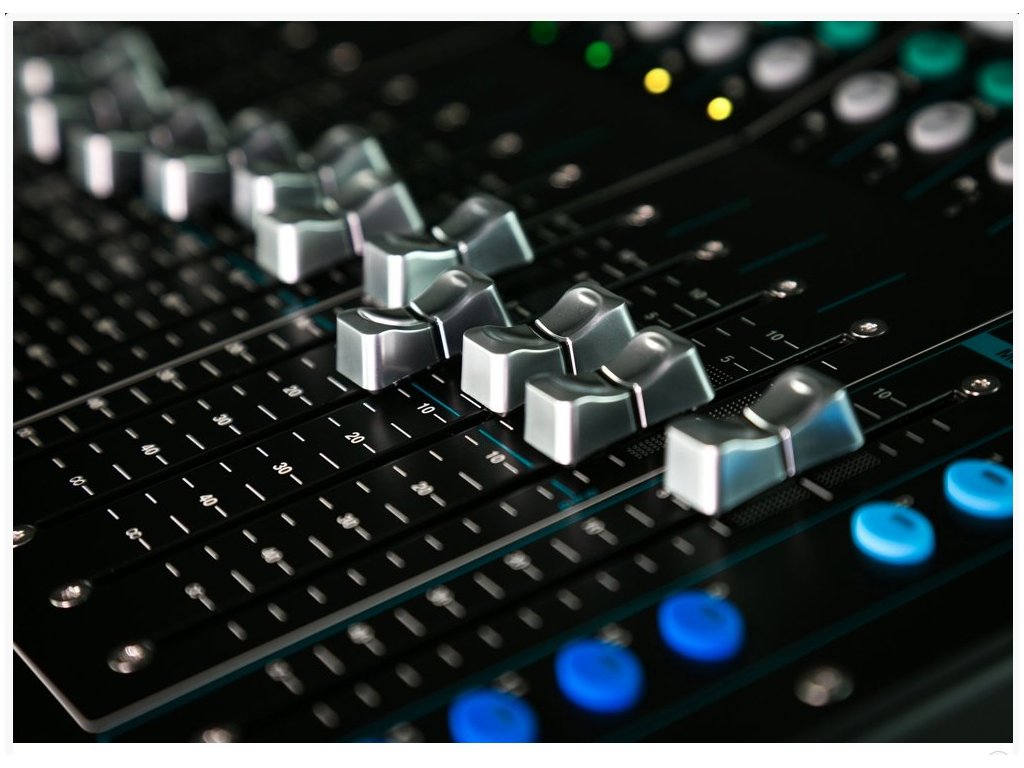

- 17 faderov, 6 Vrstiev
- 12 zberníc + LR Master
- 3x Stereo Matrix
- 8 efektových (stereo) jednotiek + returny
- 7” kapacitná dotyková obrazovka
- SLink port pre prenos zvuku / rozšírenie
- 64 kanálov vstupov/výstupov pre sieťový prenos
- 32x32 USB rozhranie
- Priame nahrávanie SQ Drive na USB: 16 stôp multitrack o 96 kHz, 32 stôp multitrack o 48 kHz
- AES výstup
- Chromatické merače signálu na každom kanálovom stripe
- Integrované LED svietenie
- Ergonomicky riešené ovládacie prvky

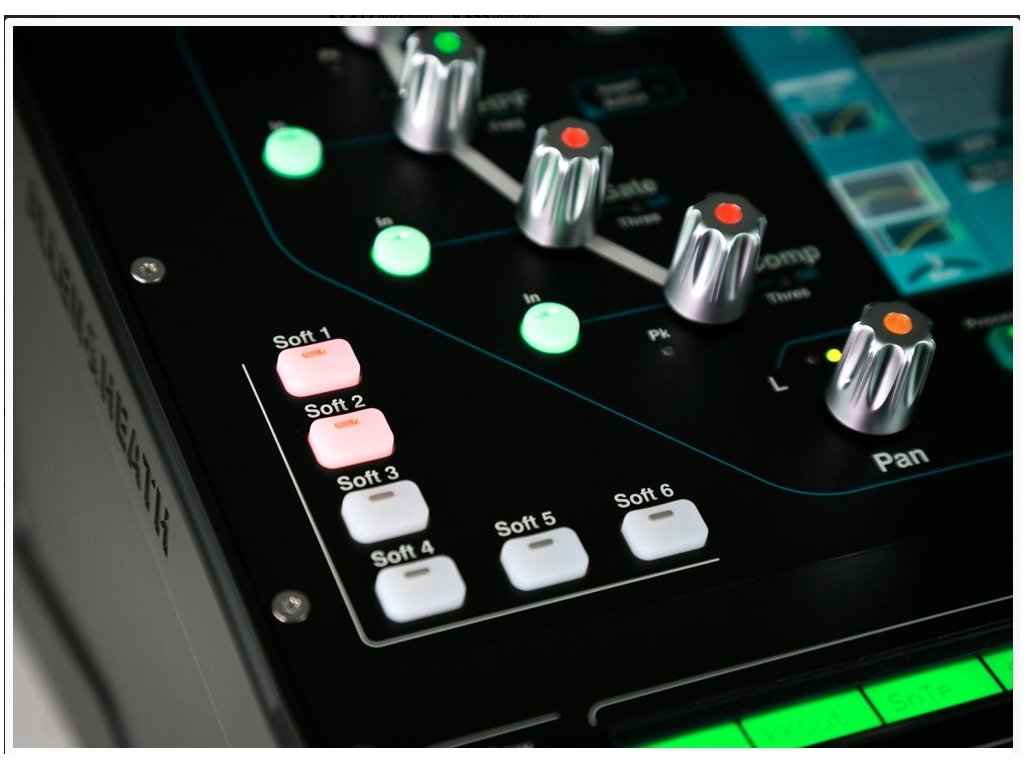

- 8 priraditeľných soft keys
- LCD displeje pre farebné rozlíšenie a meno na každom kanálovom stripe
- Možnosť rackovej montáže (19”)

96kHz XCVI Jadro

Nové mixážne pulty SQ5 a SQ6 sú pripravené na budúcnosť vďaka revolučnej XCVI 96kHz FPGA technológii, ktorú poznáme z mimoriadne úspešnej a oceňovanej rady dLive. Prináša koherentný mix, bohatú výpočtovú kapacitu pre všetky vstupy a výstupy, špičkové zvukové rozlíšenie a systémovú latenciu pod 0,7 ms.

DEEP processing ready

SQ disponujú základnou sadou DEEP processing algoritmov známych z rady dLive vrátane oceňovaných kompresorov a lampových preampov ktoré je možné použiť priamo v rámci vstupných kanálov.

Špičkový IEM systém

Vynikajúca ergonómia, kompaktný formát 12 zberníc, neuveriteľne nízka latencia, parametrický a grafický ekvalizér na každej zbernici optimalizujú prácu s odposluchmi a in-ear systémami.

Až 48 mikrofónov

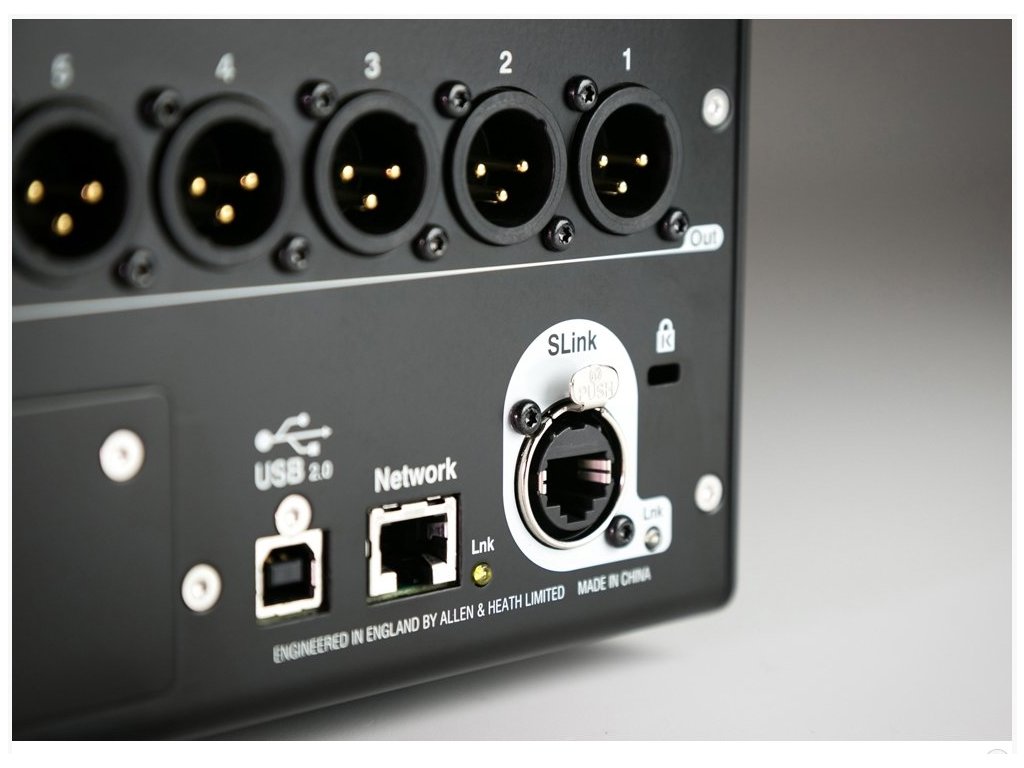

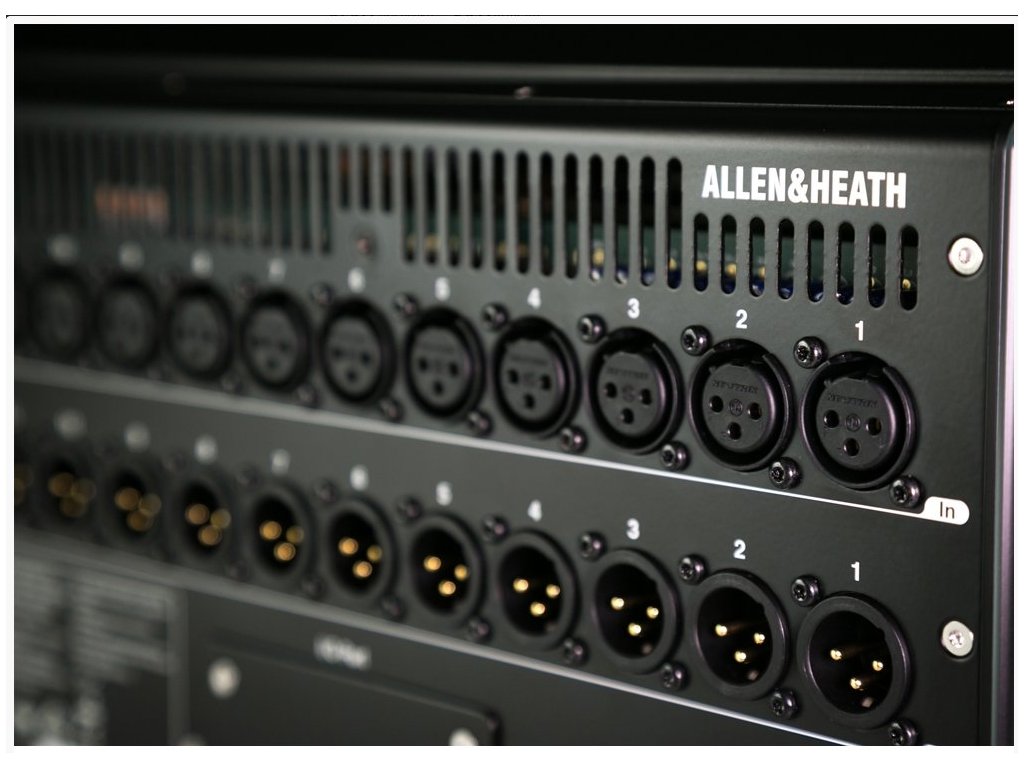

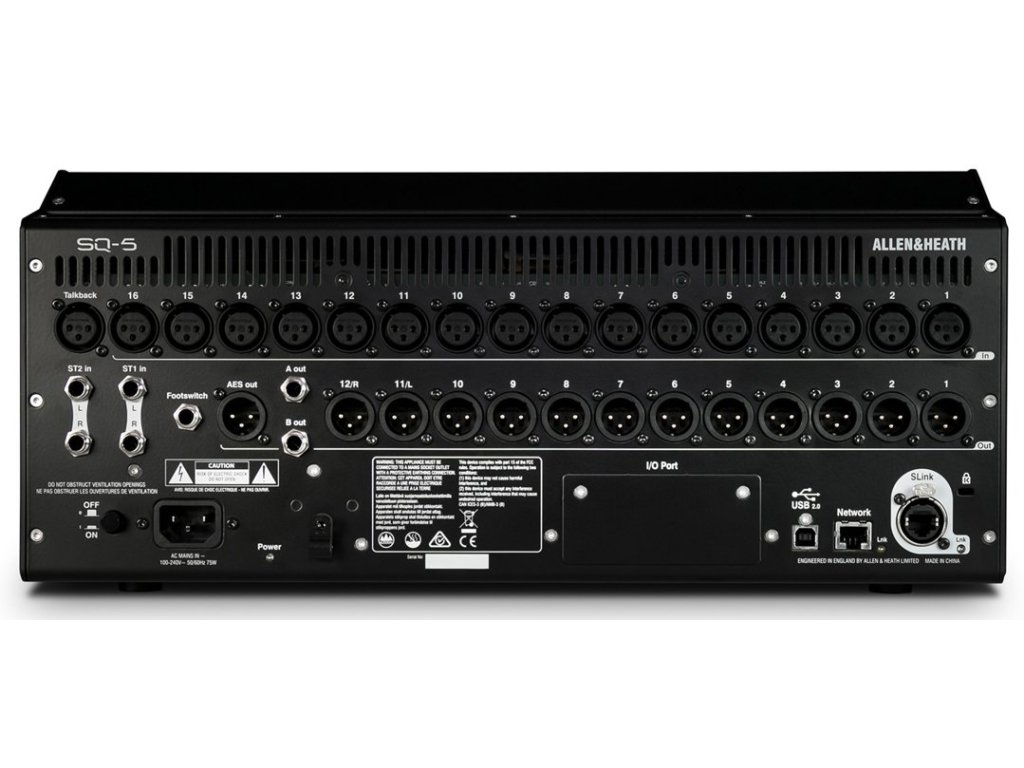

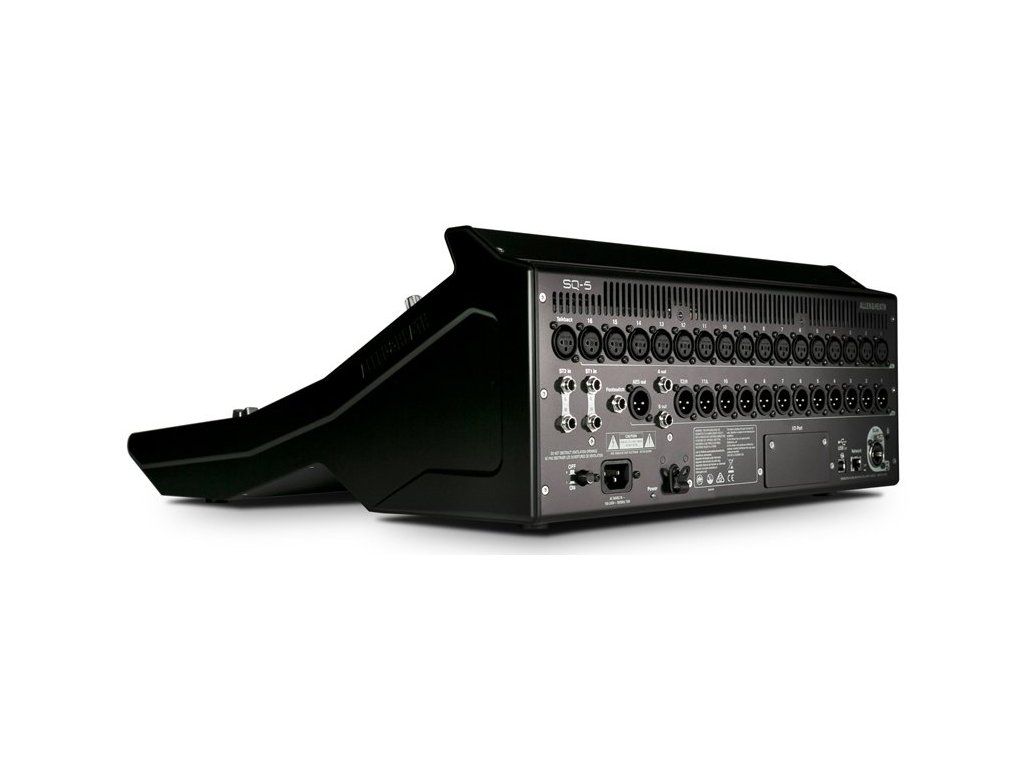

Mixážny pult SQ-5 je vybavený všetkými vstupmi a výstupmi pre okamžitú prácu. Vďaka “inteligentnému” SLink portu sú podporované už existujúce racky, expandéry a stage boxy (napr. AB168, AR2412, AR84 a DX168), vďaka tomu je rozšírenie fyzických vstupov a výstupov veľmi jednoduché. SQ je možné dokonca pripojiť do ďalšieho SQ alebo dokonca systému dLive.

Dante, Waves a oveľa viac

SQ je centrálnym prvkom rastúceho súboru rôznych aplikácií, expandérov sieťových kariet, osobných mixážnych pultov a ďalších zariadení, ktoré umožňujú prepojenie, prispôsobenie a rozšírenie “srdca” systému. Samozrejmosťou je kompatibilita so sieťovými kartami Dante a Waves a realizovať tak komplexné prepojenie pevných inštalácií, alebo digitálne delenie FoH stanoviska a Monitorovacieho pultu.

Multitrack

Úplná integrácia protokolu SQ-Drive prináša dlho očakávaný nástroj pre jednoduché nahrávanie viacstopových nahrávok s vzorkovacou frekvenciou 96 kHz priamo na USB kľúč alebo HDD. Súčasne nie je nutná žiadna softvérová konfigurácia alebo zložitá inštalácia presných ovládačov pre dosiahnutie tých najlepších výsledkov. SQ-Drive slúži tiež ako prehľadný spôsob pre prehrávanie prinesených zvukových súborov Vašich zákazníkov.
Samozrejmosťou je vstavané 32x32 USB zvukové rozhranie s maximálnou vzorkovacou frekvenciou pre viacstopový záznam priamo do počítača. Je plne kompatibilné s Core Audio a ASIO a prináša tiež úplnú možnosť MIDI a DAW riadenia.

Pokročilý AMM

Nový pokročilý AMM zvládne až 64 mikrofónov, ktoré je možné rozdeliť do 4 nezávislých AMM napríklad pre súčasnú prevádzku viacerých konferenčných miestností alebo panelových diskusií. Navyše je možný výber jednej z dvoch topológií AMM: gain sharing a NOM (Number of Open Microphones).

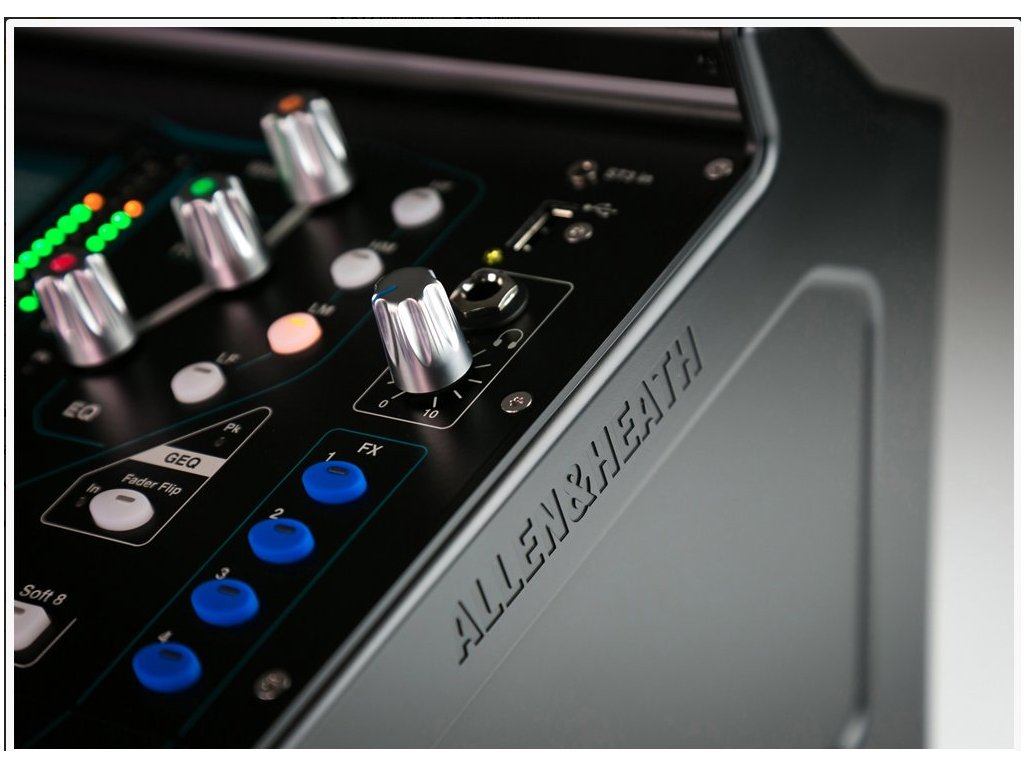

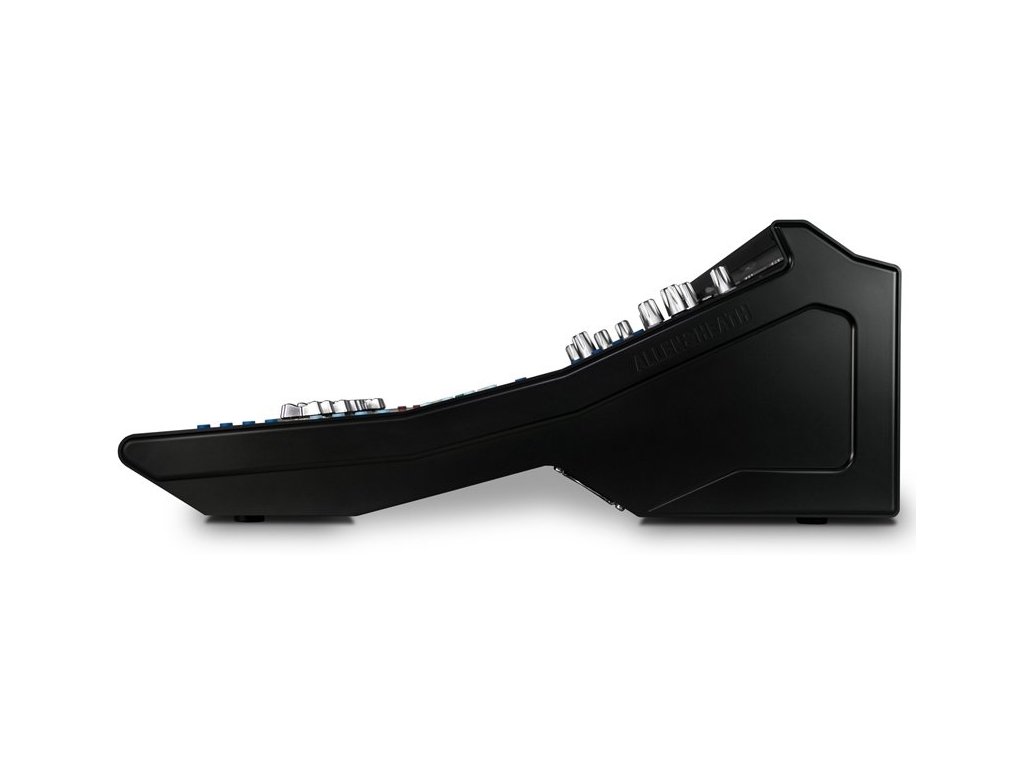

Navrhnuté pre odborníkov Plne si uvedomujeme skutočnosť, že pracovné prostredie zvukárov a profesionálov nie je prechádzka ružovou záhradou. Aj z tohto dôvodu je konštrukcia SQ pripravená na nečakané a jeho kovová konštrukcia, odolná povrchová úprava a spevnená hliníková osvetľovacia lišta odolá tým najnáročnejším podmienkam.

Workflow

Vývojový tím spoločnosti Allen&Heath je každým produktom bližšie k ultimatívnemu mixážnemu systému. Užívateľské rozhranie SQ je orientované okolo 7” kapacitnej dotykovej obrazovky s vysokým rozlíšením a spoločne s ovládacími prvkami vytvára intuitívne a prehľadné prostredie s vizuálnou spätnou väzbou. Pomocou drag’n’drop princípu je možné vstupy a zbernice ľahko umiestniť na ľubovoľné kanálové stripy a LCD displeje nad jednotlivými fadermi je možné instantne premenovať a farebne rozlíšiť, vzniká tak plne personalizované prostredie pre Váš spôsob práce. Na každom kanáli nájdeme tiež patentovaný chromatický merač výstupnej úrovne.

RackExtra FX

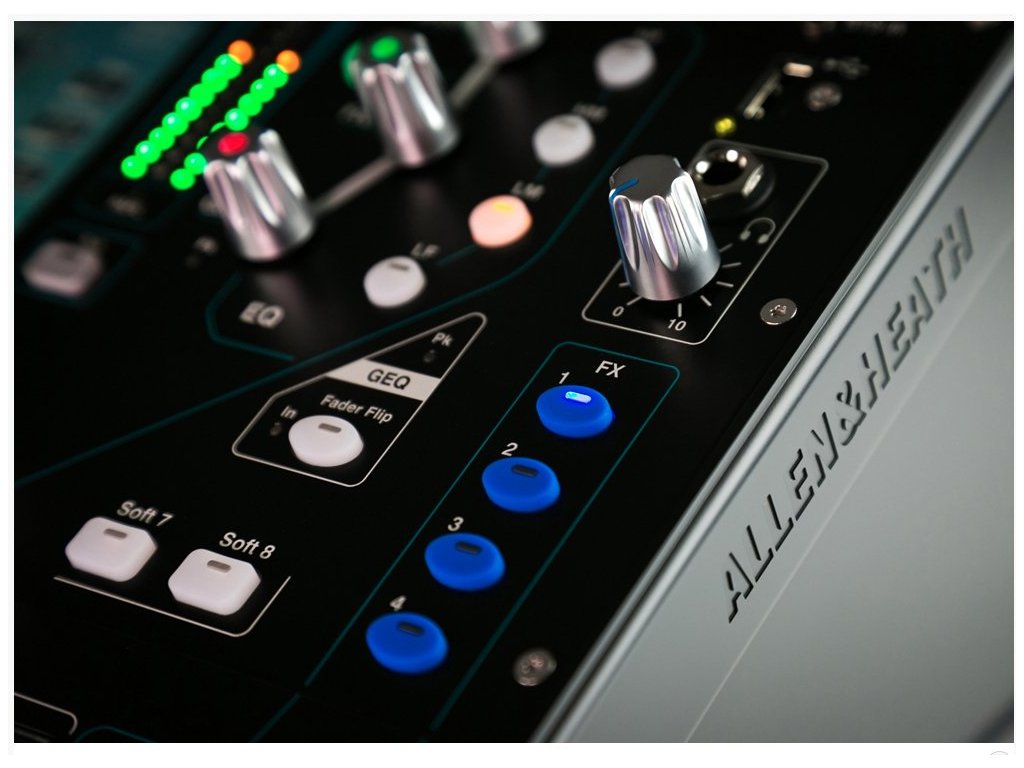

Spoločnosť Allen & Heath získala počas rokov vývoja efektových emulácií váženú pozíciu na trhu. V mixážnom pulte SQ nájdeme 8 efektových jednotiek, ktoré obsahujú knižnice efektových algoritmov RackExtra, konkrétne napríklad emulácie legendárnych efektov ako je napríklad klasický reverb, gated reverb, delay, rôzne modulácie a oveľa viac. Všetky efekty sú vybavené vlastnými returnmi a šetria tak cenné vstupné kanály.

Osobný mixážny systém ME

SQ je plne kompatibilný s osobným mixážnym systémom ME, ktorý umožňuje účinkujúcim vlastné nastavenie odposluchovej cesty. Osobné mixážne pulty ME-1 a ME-500 pripojíte pomocou Slink portu alebo príslušného expandéra.
