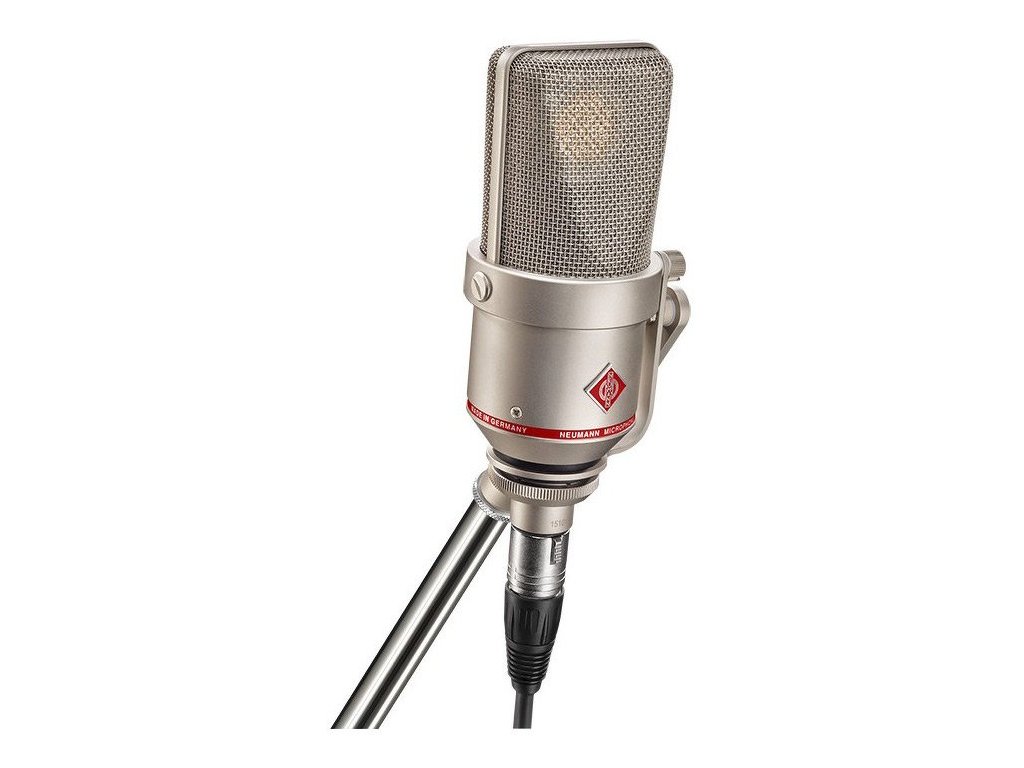

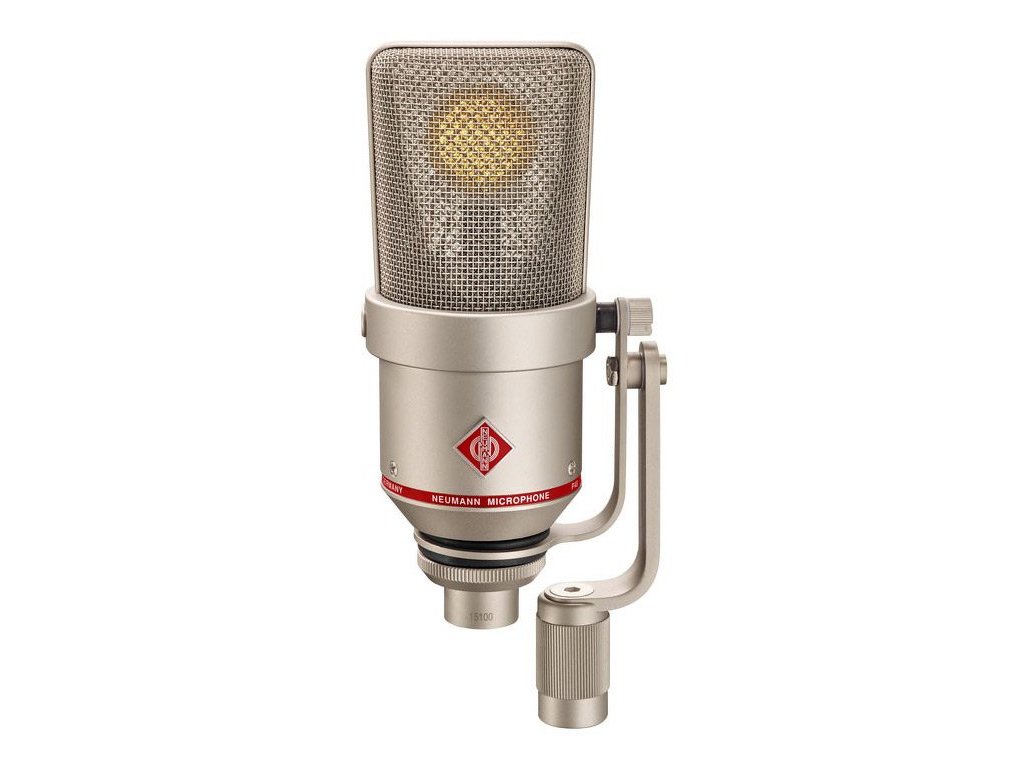

TLM 170 R

Podrobný popis

TLM 170 R je prvý mikrofón úspešne využívajúci technológiu FET 100. Táto technológia spoločne s vyváženými beztransformátorovými výstupnými obvodmi zaručuje neobyčajne nízky šum a impozantný dynamický rozsah. Päť smerových charakteristík sa prepína otočným prepínačom, ktorý v šiestej polohe, označenej R, umožňuje vzdialené ovládanie mikrofónu z napájacieho zdroja N 248 bez nutnosti použitia špeciálneho kábla. Mikrofón disponuje spínačom útlmu 10 dB pre extrémne akustické tlaky a basovým filtrom pre potlačenie dotykových hlukov. Kondenzátorový mikrofón TLM 170 R je veľkomembránový mikrofón s viacerými smerovými charakteristikami, prepínateľnými priamo na mikrofóne alebo vzdialene z napájacieho zdroja N 248. Používa sa pre najrôznejšie aplikácie v profesionálnych nahrávacích štúdiách, vo filme a televízii aj v poloprofesionálnych produkciách. Veľkomembránová kapsula má veľmi vyrovnanú frekvenčnú krivku pre všetky smerové charakteristiky a výbornú impulznú odozvu. Z týchto dôvodov reprodukuje všetky prechodové javy hudby aj reči bez akéhokoľvek zafarbenia. Ku štandardným smerovým charakteristikám (všesmerová, kardioidná a osmičková) ponúka ešte úzku a širokú kardioidu. V porovnaní s normálnou kardioidou, úzka kardioida účinnejšie potláča postranné zvuky, zatiaľ čo široká je zvlášť praktická pre snímanie rozsiahlejších zdrojov zvuku. Vzdialené prepínanie smerových charakteristík z napájacieho zdroja N 248 sa vykonáva pomocou zmeny napätia Phantom. Rozmedzie je ± 3 V pri štandardnom napätí 48 V (čo zodpovedá norme DIN ktorá pripúšťa ± 4 V). Otočný prepínač na mikrofóne musí byť v polohe R (remote), pretože iba v tejto polohe mikrofón analyzuje presnú hodnotu napájacieho napätia a vyberá zodpovedajúcu smerovú charakteristiku. Na pripojenie mikrofónu sa používa štandardný 3 žilový mikrofónny kábel s dĺžkou až 300 m. Skratka TLM znamená „beztransformátorový mikrofón“. U tejto technológie je bežný výstupný transformátor nahradený elektronickým obvodom, zabraňujúcim vysokofrekvenčným interferenciám a ďalším rušivým javom. TLM 170 R sa dodáva s otočným postranným držiakom na pripevnenie na mikrofónny stojan alebo rameno. Držiak je vybavený gumovými prvkami na zabránenie prenosu rušivých hlukov a je možné ho pripevniť z oboch strán mikrofónu. Pri použití kábla IE 4 (napríklad na zavesenie mikrofónu na stropný záves MNV 87) je nutné držiak odmontovať a pripevniť mikrofón k otočnému káblovému konektoru. Vyrába sa vo farbe matný nikel a matná čierna.

Parametre výrobku:

- Veľkomembránový mikrofón s možnosťou riadenia na diaľku
- Tlakovo-gradientný prevodník s kapsulou s dvojitou membránou
- Päť smerových charakteristík: guľová, kardioidná široká - štandardná - úzka, osmičková
- Patentovaný obvod pre vzdialené prepínanie smerových charakteristík
- Basový filter - zapnuté/vypnuté
- Útlm 10 dB - zapnuté/vypnuté
- Otočný pružný držiak
- Balenie TLM 170R vrátane dreveného kufríka
- Balenie TLM 170R STEREO vrátane pružných závesov EA 170 a hliníkového kufra

Príslušenstvo:

- Pružný záves EA 170
- Otočný kĺb SG 367
- Pop filter PS 15 / PS 20 a
- Veterná ochrana WS 87
- Napájací zdroj N 248

Technické údaje:

- Frekvenčný rozsah: 20 … 20 000 Hz
- Hmotnosť: 625 g
- Konektor: XLR 3M
- Smerová charakteristika: guľová, kardioidná (úzka, štandardná, široká), osmičková
- Napájací prúd: 3 mA
- Priemer: 60 mm
- Dĺžka: 152 mm
- Napájacie napätie: 48 V ± 4 V
- Akustický systém: tlakový gradientný
- Max. výstupné napätie: 10 dBu
- Pomer signál/šum podľa CCIR (94 dB SPL): 68 dB Úroveň šumu podľa A 14 dB-A
- Nominálna impedancia: 50 Ohmov
- Dynamický rozsah mikrofónneho zosilňovača (A): 130 dB
- Úroveň šumu podľa CCIR: 26 dB
- Citlivosť pri 1 kHz/1 kOhm: 8 mV/Pa
- Odstup signál/šum podľa A (94 dB SPL): 80 dB
- Min. zaťažovacia impedancia: 1 000 Ohmov
- Max. akustický tlak (SPL) pri skreslení < 0,5%: 144 dB
