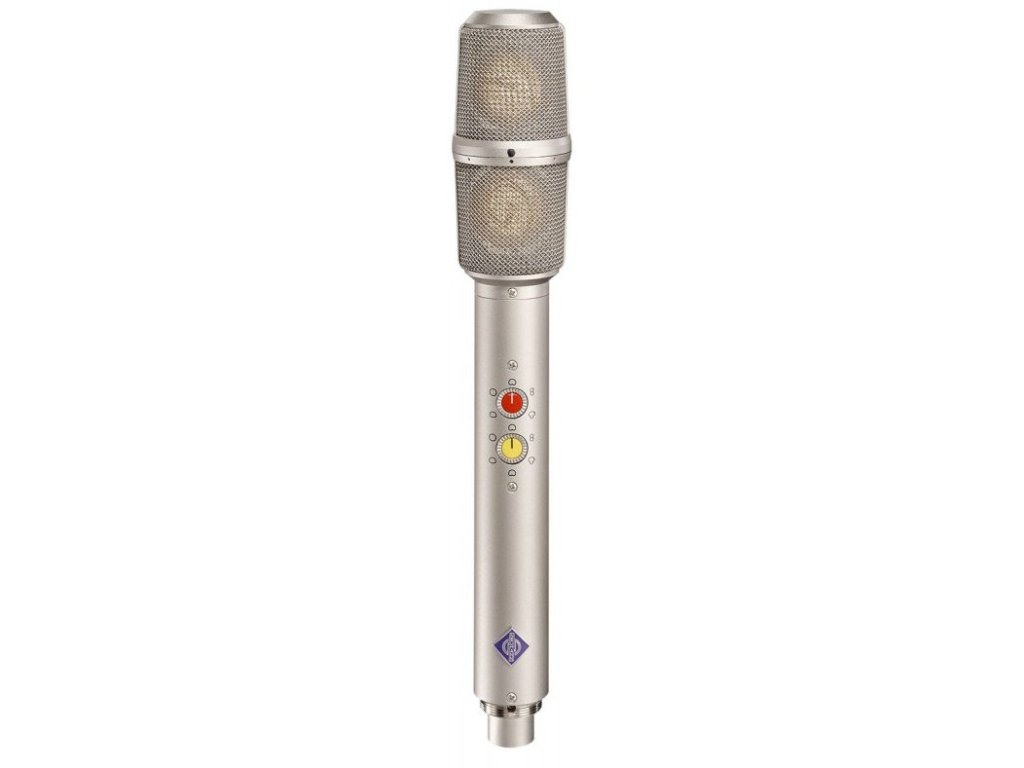

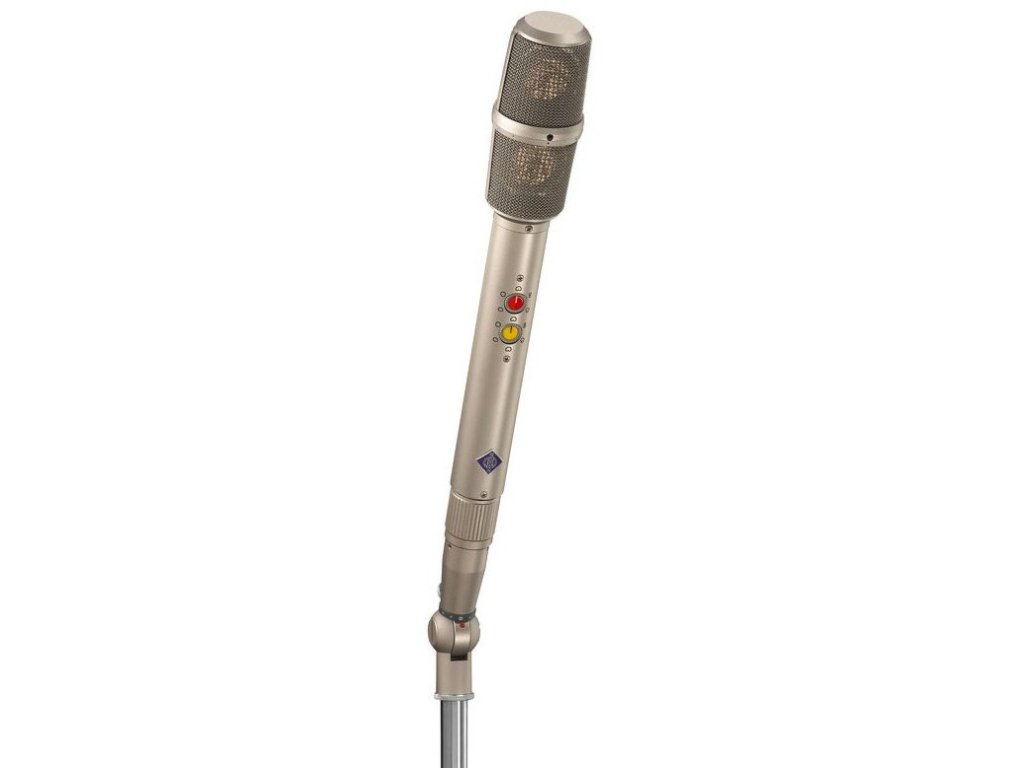

USM 69 i Nikel

Podrobný popis

Stereofónny mikrofón USM 69 i obsahuje zosilňovací modul s dvoma nezávislými zosilňovačmi s veľmi nízkym šumom a mikrofónnu hlavu s dvoma samostatnými mikrofónnymi kapsulami. Každá kapsula má dvojitú membránu z polyesterovej fólie potiahnuté zlatom. Kapsuly sú umiestnené nad sebou, sú vzájomne otočné až o 270° a môžu pracovať nezávisle. Smerové charakteristiky sa nastavujú pre každú kapsulu zvlášť. Keďže sú kapsuly umiestnené blízko seba, pri snímaní signálov z rôznych smerov majú signály rôznu intenzitu ale žiadny časový posun, takže stereo signál môže byť zlúčený do dokonalého mono signálu bez vzniku interferencií. Smerová charakteristika každej kapsuly sa ovláda samostatným otočným prepínačom umiestneným pod mikrofónnou hlavou. Prepínače majú 5 polôh s charakteristikami guľová, kardioidná, osmičková, superkardioidná a široká kardioidná. Zosilňovače majú vysokú výstupnú úroveň a výnimočne nízky šum. Slabé zvuky z väčšej vzdialenosti aj silné blízke zdroje zvuku sú preto reprodukované bez akýchkoľvek problémov. Každý zosilňovač má aktívny filter potlačujúci rušivý signál s podzvukovým kmitočtom ako je hluk vetra a dotykové hluky. Filter zároveň chráni výstupné transformátory proti preťaženiu veľmi nízkymi kmitočtami. Mikrofón U 69 i môže byť využitý ako nezávislý monofónny mikrofón v prípade, keď je potrebný záložný mikrofón alebo keď signál z mikrofónov s rôznou smerovou charakteristikou musí byť k dispozícii simultánne. Pri prepojení dvoch kanálov s rôznou smerovou charakteristikou je možné vzájomnou kombináciou získať ďalšie charakteristiky. Oba mikrofónne systémy pracujú úplne nezávisle a mikrofón spoľahlivo funguje aj pri zapojení iba jedného systému. Jednoduché obvody zaručujú veľmi nízku poruchovosť. Ak by došlo k poruche DC prevodníka, diódový obvod zaistí, že oba systémy zostanú funkčné. V tomto prípade sa mikrofón prepne do kardioidnej charakteristiky a jeho citlivosť sa zníži o 3 dB. Vyrába sa vo farbe matný nikel a matná čierna.

Parametre výrobku:

- Prepínateľný stereo mikrofón
- Dva tlakovo-gradientné prevodníky s kapsulami s dvojitými membránami
- MS alebo XY stereofónia
- Vzájomne otočné kapsuly o 270°
- Veľmi nízky šum
- Voliteľný snímací uhol
- Prepínateľné smerové charakteristiky guľová, kardioidná, osmičková, superkardioidná, široká kardioidná
- Balenie vrátane dreveného kufríka

Príslušenstvo:

- Kábel AC 20

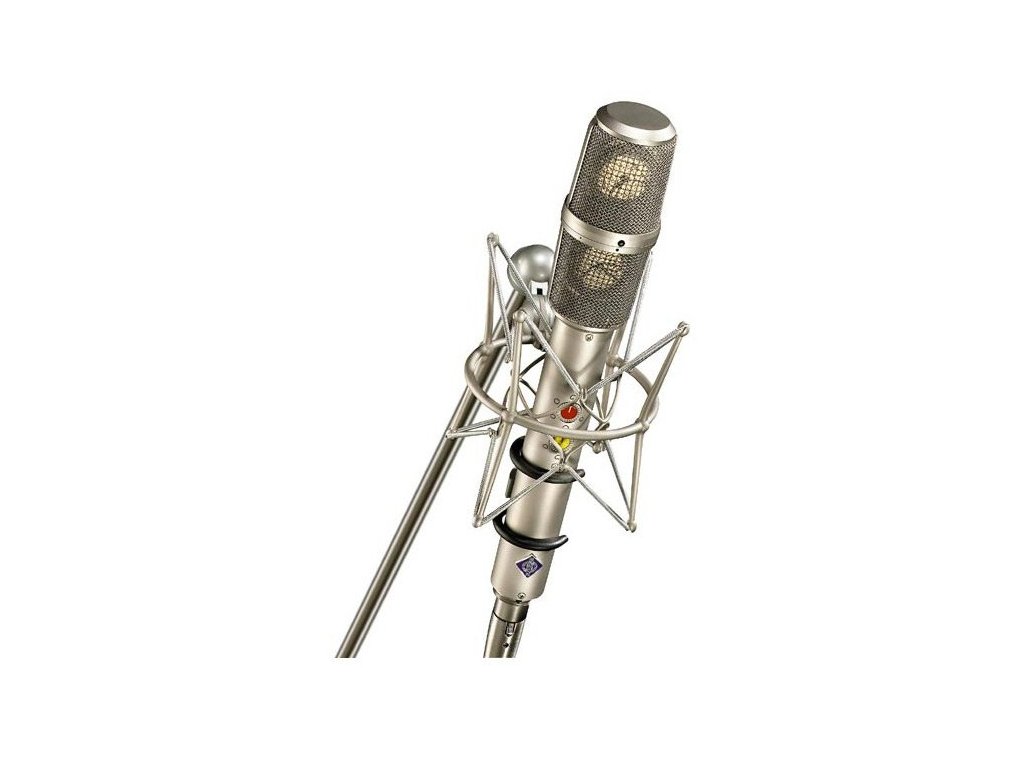

- Pružný záves EA 30 A
- Pop filter PS 15 / PS 20
- Veterná ochrana WS 69

Technické údaje:

- Frekvenčný rozsah: 20 … 20 000 Hz
- Hmotnosť: 510 g
- Konektor: XLR 5M
- Smerová charakteristika: guľová, kardioidná (úzka, štandardná, široká), osmičková
- Priemer: 30 / 48 mm
- Dĺžka: 293 mm
- Napájacie napätie (P48, IEC 61938): 48 V ± 4 V
- Akustický systém: tlakový gradientný
- Max. výstupné napätie: 3 dBu
- Pomer signál/šum podľa CCIR (94 dB SPL): 70 dB
- Úroveň šumu podľa A: 13 dB-A
- Nominálna impedancia: 150 Ohmov
- Dynamický rozsah mikrofónneho zosilňovača (A): 119 dB
- Úroveň šumu podľa CCIR: 24 dB
- Citlivosť pri 1 kHz/1 kOhm: 13 mV/Pa
- Max. akustický tlak (SPL) pri skreslení < 0,5%: 132 dB
- Pomer signál/šum podľa A (94 dB SPL): 81 dB
- Min. zaťažovacia impedancia: 1 000 Ohmov
- Napájací prúd (P48, IEC 61938): 2 x 0.7 mA
