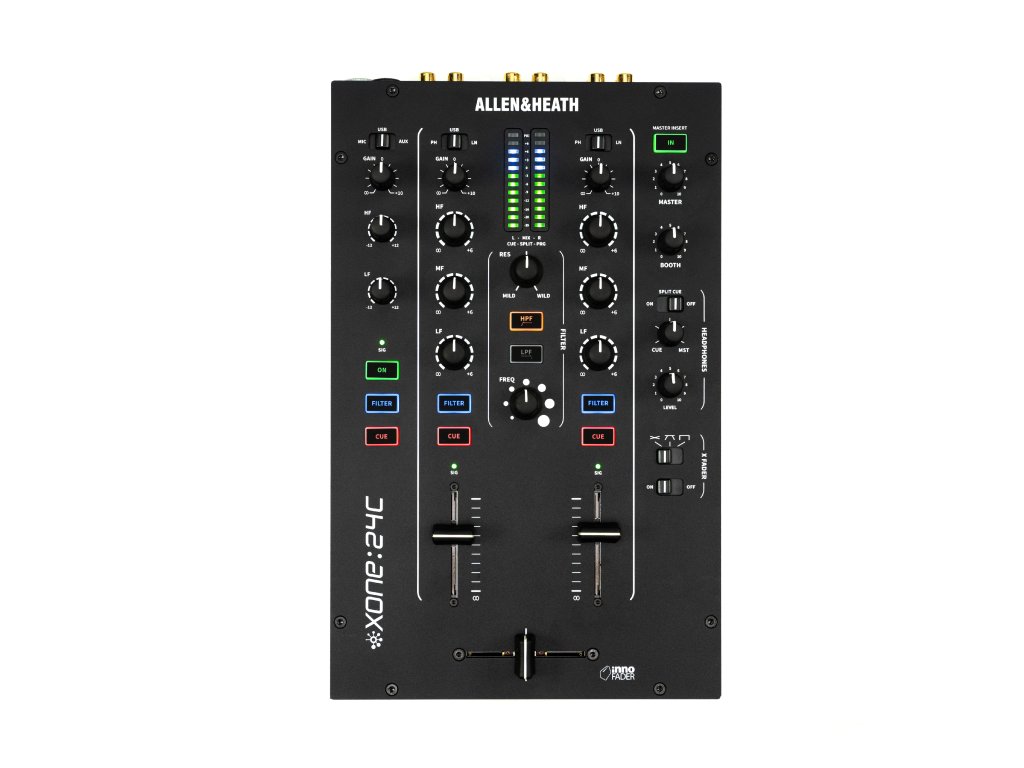

Xone:24C

Podrobný popis

Xone:24C je kompaktný 2+1kanálový hybridný DJ mixpult, ktorý spája kvalitu analógového zvuku s flexibilným digitálnym pripojením.

Nadväzuje na plne analógový model Xone:24 a pridáva vysoko kvalitné USB-C rozhranie a napájaný USB hub pre jednoduchú integráciu s DVS, streamovacími a produkčnými zostavami.

Zoznam funkcií:

Analógová signálová cesta:

- Nízky šum, vysoko ziskový RIAA predzosilňovač
- 3-pásmový izolačný EQ
- Teplé, čisté analógové sčítanie
- Spárované vstupy Phono/Line

- Klasický Xone:VCF (Voltage Controlled Filter)
- Mini InnoFADER crossfader
- Master Insert / FX s prepínačom
- Hmatové podsvietené prepínače
- Uzamykateľné/neuzamykateľné režimy Cue
- RGB chromatické LED merače kanálov

USB-C Audio/MIDI rozhranie:

- 96 kHz, 24 bit, class-compliant (Mac, Windows, iOS)

3 režimy:

- Stream
- DVS Pro
- DAW

MIDI výstup z:

- Mini InnoFADER
- Filtra: HPF / LPF a frekvencia
- Kanálov: filter, cue, fadery
- Master Insert In

- Dvojportový napájaný USB hub

Profesionálny zvuk

Xone:24C je určený pre menšie priestory, domáce zostavy alebo mobilné DJ setupy. Ponúka rovnaké kľúčové nástroje ako vlajkové mixy rady Xone – vrátane filtra Xone a mini InnoFADERu – v kompaktnom a prístupnom prevedení. Či už sa učíš mixovať, hráš naživo, počúvaš doma alebo tvoríš v štúdiu, Xone:24C ti ponúkne profesionálny vstup do sveta Xone bez kompromisov.

Zvuk analógu

Srdcom Xone:24C je precízne navrhnutá plne analógová signálová cesta, ktorá prináša čistotu, teplo a dynamiku typickú pre zvuk Xone.

Dvojica vysoko ziskových, nízkošumových RIAA predzosilňovačov zaisťuje vernú reprodukciu vinylových zdrojov, zatiaľ čo spárované Phono/Line vstupy umožňujú jednoduché prepínanie medzi gramofónmi a digitálnymi prehrávačmi bez straty zisku.

Trojpásmový izolačný EQ ponúka presnú a kreatívnu kontrolu nad mixom – od výmeny basových liniek až po plynulé prechody.

Základom je precízne vyladené čisté analógové sčítanie, ktoré poskytuje hlboké a silné basy a otvorené, detailné výšky – profesionálny plný zvuk, aký je možné dosiahnuť iba s analógovým mixom.

Hybridný workflow

Či už používaš timecode vinyl, streamuješ sety alebo prepájaš s DAW, Xone:24C ponúka plug-and-play digitálne pripojenie a zároveň zachováva klasický pocit aj zvuk pravého analógového mixpultu.

Trojrežimové USB audio rozhranie s podporou 96 kHz poskytuje čistý zvuk a jednoduché nastavenie.

Napájané USB-C porty umožňujú pripojiť kontroléry (napr. rady Xone:K) alebo akékoľvek zariadenia s USB-C MIDI/audio pripojením, čím vytvárajú jednoduché a centralizované centrum pripojenia.

Navyše sú MIDI signály z kľúčových ovládačov mixu posielané do pripojeného hostiteľského systému.

Legendárny Xone filter

Model Xone:24C obsahuje ikonický Xone:VCF filter pre kreatívne a presné tvarovanie zvuku. Ponúka režimy low-pass a high-pass, plynulé ladenie frekvencie a legendárnu reguláciu rezonancie od jemnej po extrémnej. Jedná sa o rovnakú technológiu filtra, aká sa používa vo vlajkových mixoch Allen & Heath Xone.

Stvorený pre výkon

Xone:24C je vybavený Mini innoFADER crossfaderom, ktorý DJ-i po celom svete oceňujú pre jeho plynulosť a odolnosť. Podsvietené spínače, citlivé meranie úrovne a rozsiahle vstupy/výstupy tvoria mixpult navrhnutý pre spoľahlivý výkon bez ohľadu na prostredie.

Flexibilná integrácia efektov

Nový Master Insert FX loop umožňuje jednoduché zapojenie externých efektov pomocou zadných send/return konektorov. Vďaka tomu je možné jednoducho prepojiť obľúbené efektové procesory s tvojimi mixmi.

V stálych inštaláciách môže byť Master Insert pripojený k dynamickým procesorom, čo umožňuje kontrolu nad hlavným výstupom pre potreby správy zvukového systému alebo akustiky priestoru.

Technické špecifikácie:

EQ Hlavné kanály (CH1 & CH2):

- 3-pásmový izolátor EQ: –∞ až +6 dBu
- Výšky: 3,5 kHz
- Stredy: 1,1 kHz
- Basy: 500 Hz

AUX kanál:

- 2-pásmový EQ: ±12 dBu
- Výšky: 900 Hz
- Basy: 750 Hz

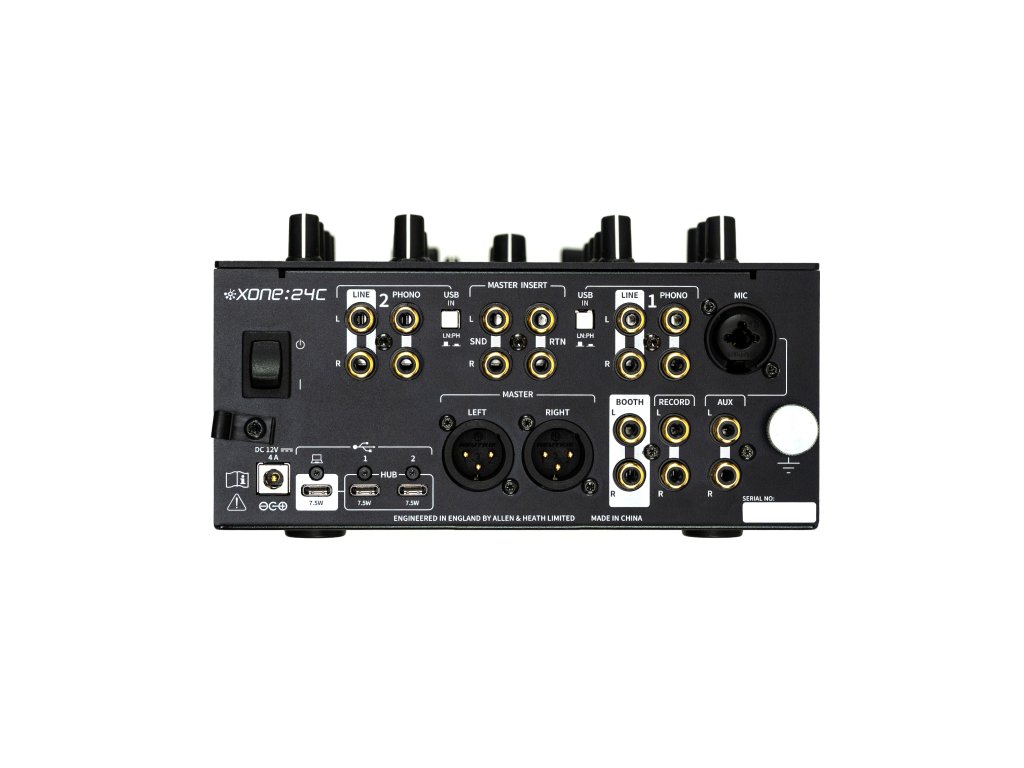

Vstupy

- Linkové vstupy: 3× stereo RCA (CH1, CH2, AUX)
- Phono vstupy: 2× stereo RCA (CH1, CH2)
- Mikrofónny vstup: 1× kombinovaný XLR + TRS

Výstupy

- Master výstup: 1× stereo XLR (symetrický)
- Booth výstup: 1× stereo RCA (nesymetrický)
- Record výstup: 1× stereo RCA (nesymetrický)
- Master Insert FX Loop: 1× stereo RCA (Send + Return)

Filter

- 1× stereo analógový napäťovo riadený filter (VCF)
- Režimy: HPF / LPF
- Nastaviteľná frekvencia a rezonancia
- Priraditeľné kanály: CH1, CH2, AUX

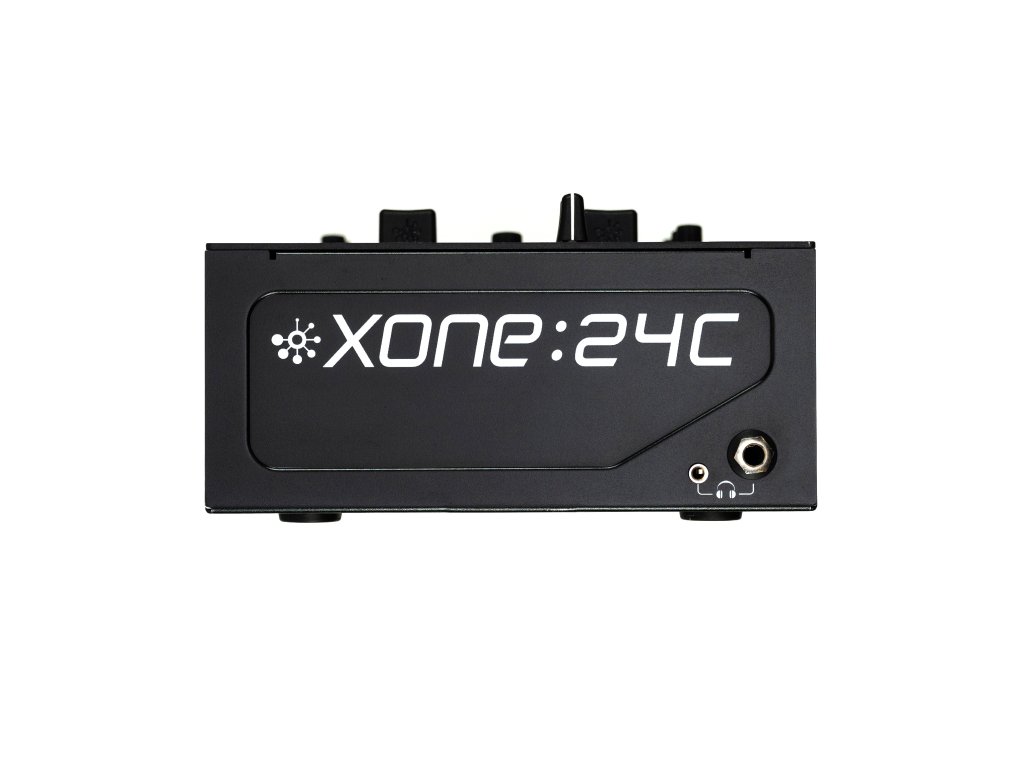

Slúchadlový výstup

- 1× 6,35 mm (1/4") stereo jack
- 1× 3,5 mm stereo jack
- Split Cue Monitoring (oddelený posluch kanálov)

Ovládacie prvky a fader

- Kanálové fadery: 45 mm lineárne, VCA (Voltage Controlled Amplifier)
- Kanálové merače: jedno tri-farebné LED (zelená/modrá/červená)
- Crossfader: 45 mm lineárny VCA mini InnoFADER®
- Krivka crossfaderu: 2 typy (rýchly rez / plynulý prechod)

Interná zvuková karta

- 6-kanálová USB 2.0 zvuková karta
- 32bit / 96 kHz
- 3× stereo vstup (CH1 / CH2 / Master)
- 3× stereo výstup (CH1 / CH2 / AUX)

MIDI funkcie

MIDI priraditeľné ovládače:

- CH1 a CH2 fadery
- Crossfader
- Frekvencia VCF filtra

MIDI Note ON/OFF:

- CUE, FILTER, HPF, LPF, MASTER INSERT IN

MIDI výstup:

- 1× USB-C Host port
- 2× USB-C hub porty (Hub-to-Host / Host-to-Hub iba)

Napájanie

- Vstupné napätie: 100–240 V AC, 50/60 Hz
- Spotreba: max. 35 W

USB napájanie:

- USB Host: 7,5 W (USB-C)
- USB Hub: 2× 7,5 W (USB-C)
- Napájací adaptér: 2-pinový DC konektor s poistkou kábla
- Uzemňovacia svorka: 1×

Výstupné úrovne (nom./max.):

- Master Mix: +4 dBu / +22 dBu
- Booth: 0 dBu / +18 dBuRecord (RCA): –10 dBV / +8 dBV

- Vnútorný headroom: +18 dB
- Frekvenčný rozsah: ±0,5 dB (20 Hz – 30 kHz)
- Skreslenie (THD): typicky 0,01 % @ 1 kHz, 0 dBu
- Presluchy medzi kanálmi: < –85 dB @ 1 kHz, +10 dBu
- Zbytkový šum: Master –93 dBu, Booth –93 dBu
- Šum mixu: Master –83 dBu, Booth –83 dBu, Record –83 dBu
- Zosilnenie mikrofónu: +40 dB, EIN = –115 dB (pri 40 dB zisku, 150Ω zdroj)
- RIAA zosilnenie: +42 dB @ 1 kHz (6 mV RMS = 0 VU)

Meradlá:

Master: 12 LED (–25 dBu až +12 dBu)

Kanál:

- Zelená: –25 dBu až 0 dBu
- Modrá: 0 dBu až +12 dBu

EQ charakteristiky

Kanálový EQ:

- LF 500 Hz, MF 1,1 kHz, HF 3,5 kHz
- Zosilnenie: +6 dB, úplné odrezanie („Total Kill“) –75 dB

AUX EQ:

- LF 750 Hz, HF 900 Hz
- Rozsah: ±12 dBu

Digitálna architektúra (USB)

- 6-kanálová (12-kanálová celkom) USB zvuková karta
- 24bit / 96 kHz
- USB 2.0 kompatibilita
- Plne duplexný audio a MIDI prenos

- 3 režimy: STREAM / DVS PRO / DAW

- Pomer úrovní analóg/digitál: 0 dBu = –15 dBFS
- Nastaviteľná veľkosť buffera: 32 až 8192 vzoriek
- Podporované vzorkovacie frekvencie: 44,1 / 48 / 88,2 / 96 kHz
- Podporované bitové hĺbky: 16 / 24 bit
