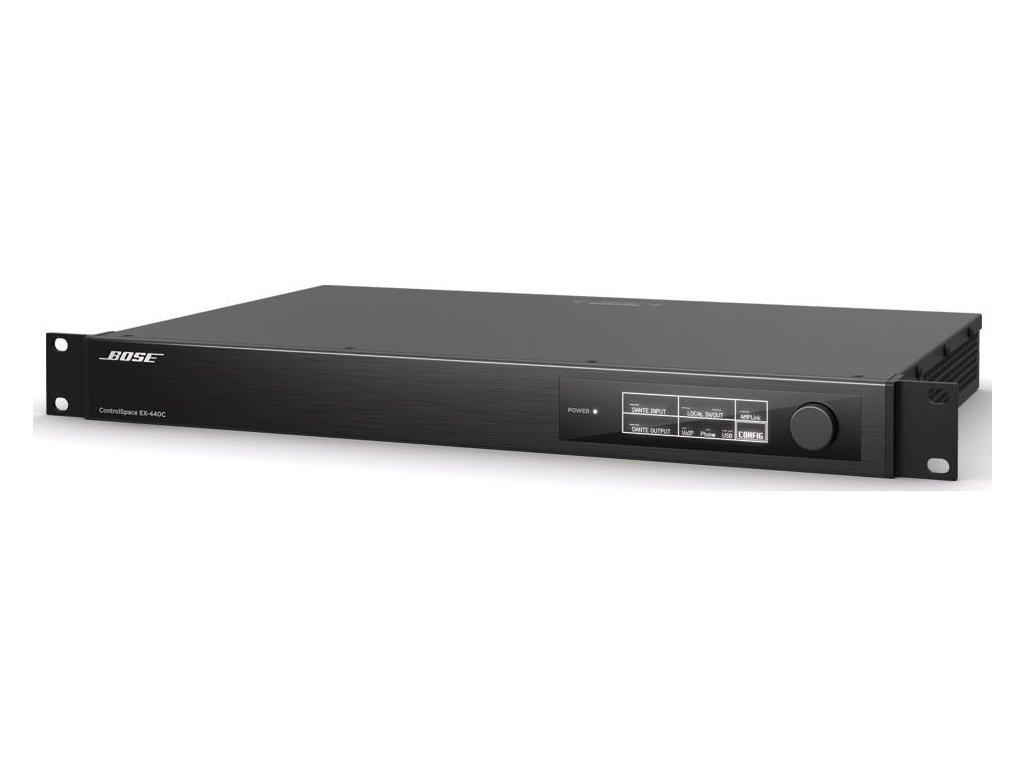

ControlSpace EX-440C Konferenčný signálový procesor

Podrobný popis

Digitálny procesor ControlSpace EX-440C s otvorenou architektúrou a konštrukciou „všetko v jednom“ uľahčuje integráciu vysokokvalitných mikrofónov a spracovanie zvuku pre malé až stredne veľké konferenčné miestnosti. Rôzne vstupy a výstupy umožňujú flexibilnú konfiguráciu: štyri mikrofónne/linkové analógové vstupy, štyri analógové výstupy, vstavaný VoIP, PSTN, USB, výstup Bose Professional AmpLink, osemkanálové potlačenie akustickej ozveny (AEC) a pripojenie 16 × 16 Dante. Softvér ControlSpace Designer zjednodušuje proces nastavenia pomocou programovania metódou drag-and-drop, takže konfigurácia je rýchla a jednoduchá.

Hlavné funkcie:

- Konštrukcia „všetko v jednom“ podporuje súčasne VoIP, PSTN a USB soft kodeky v jedinom modeli 1RU.
- 8-kanálový pokročilý AEC s viacerými referenciami, smerovateľný na analógové vstupy aj vstupy Dante
- Prispôsobiteľné potlačenie šumu na každom kanáli AEC; nelineárne spracovanie a komfortný šum pre zvýšenie čistoty a zrozumiteľnosti
- Jednoriadkový VoIP s interným webovým rozhraním, ktoré umožňuje pracovníkom IT konfigurovať parametre VoIP bez prístupu k návrhovým súborom.
- Pripojenie PSTN (RJ-11) pre celosvetové POTS/analógové telefónne systémy
- Pripojenie USB uľahčuje integráciu so všetkými softvérovými kodekmi
- Zvukové siete Dante zahŕňajú 16 × 16 zvukových kanálov na pripojenie k ďalším produktom s podporou Dante, vrátane mikrofónov a zosilňovačov s natívnou integráciou Dante.
- Port AmpLink poskytuje 4 kanály nekomprimovaného digitálneho zvuku s nízkou latenciou pre zosilňovače Bose Professional vybavené AmpLinkom

Technické údaje:

- Oddelenie kanálov (presluchy): < -105 dB pri +4 dBu, vstupný signál 1 kHz
- Dynamický rozsah: > 115 dB, vážený A, 20 Hz - 18 kHz, analógový vstup až analógový výstup
- Frekvenčná odozva: 18 Hz - 20 kHz (+0,8 dB/-0,2 dB), referenčná frekvencia 1 kHz
- THD+N: < 0,003 % pri +4 dBu (vážený A, 20 Hz - 18 kHz) / < 0,01 % pri +44 dBu (vážený A, 20 Hz - 18 kHz)
- S podporou AEC: Áno
- Kanály: 8
- Oneskorenie: 50 ms
- Redukcia šumu: 32 dB
- Vstupné kanály: 4 symetrické, mikrofónne/linkové
- Konektory: (1) 6-kolíkový Euroblock, 3,81 mm, odnímateľný
- Ekvivalentný vstupný šum: -118 dB pri zisku 44 dB
- Možnosti citlivosti: 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
- Vstupná impedancia: 12 kΩ pri 1 kHz, s fantómovým napájaním alebo bez neho
- Maximálna vstupná úroveň: +24 dBu
- Fantómové napájanie: 48 VDC, 10 mA, softvérovo voliteľné pre každý vstup
- Kanály: 16 vstupov Dante × 16 výstupov Dante, primárny/sekundárny / 4 výstupy AmpLink
- Konektory: (2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
- Typ: Dante (vstup/výstup), AmpLink (výstup)
- Kanály: 4 symetrické, linkové
- Konektory: (2) 6-kolíkový Euroblock, 3,81 mm
- Maximálna výstupná úroveň: +24 dBu
- Výstupná impedancia: 200 Ω
- Farby: Čierna
- Chladiaci systém: 2 ventilátory s premenlivou rýchlosťou bočného vetrania
- Zavesenie/montáž: Štandardné do stojana
- Čistá hmotnosť: 7,1 lb (3,2 kg)
- Rozsah prevádzkových teplôt: 0 °C až 40 °C (32 °F až 104 °F)
- Rozmery výrobku (V × Š × H): 1,7 × 19,0 × 11,1 palca (44 mm × 483 mm × 282 mm)
- Priestor pre umiestnenie do stojana: 1RU

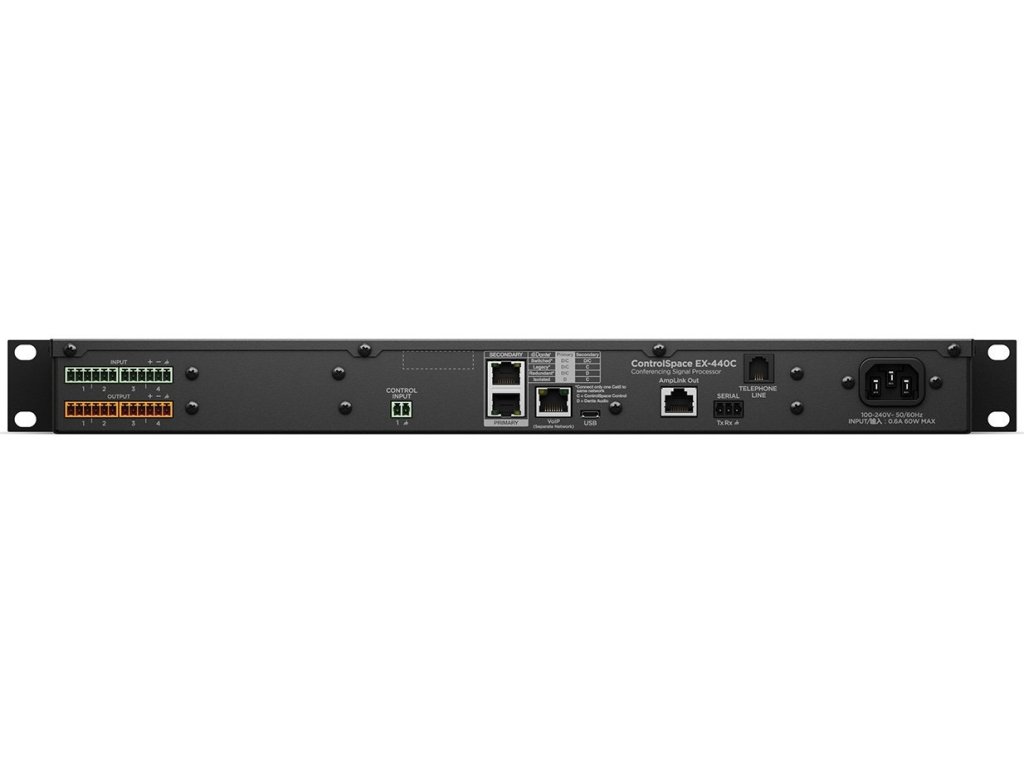

- Vstupy (ovládanie): (1) analógový/digitálny, 2-pólový euroblok, 3,81 mm / (1) sériový RS-232, 3-pólový euroblok, 3,81 mm
- Rozsah napätia, analógový: 0 V - 3,3 V (maximálne 5 V)
- Digitálne vstupné napätie: 0 V - 3,3 V (prahová hodnota 1,6 V)
- PSTN: RJ-11, 1 linka, Tx/Rx (vysielanie/príjem)
- USB: Typ Micro-B, stereofónny vstup/výstup, podpora HID
- VoIP: RJ-45, 1 linka
- Sieťový konektor: Vstup IEC 60320-C14
- Sieťové napätie: 85-264 VAC, 50/60 Hz
- Spotreba striedavého prúdu: Typický výkon 35 W pri okolitej teplote 104 °F (40 °C)
- Rozptyl výkonu: 60 W (205 BTU/hod, 52 kcal/hod)
- Pripojenie počítačového rozhrania: RJ-45 (Dante), cez sieťový smerovač alebo prepínač
- Softvérové aplikácie: ControlSpace Designer 5.5 alebo novší (Windows)

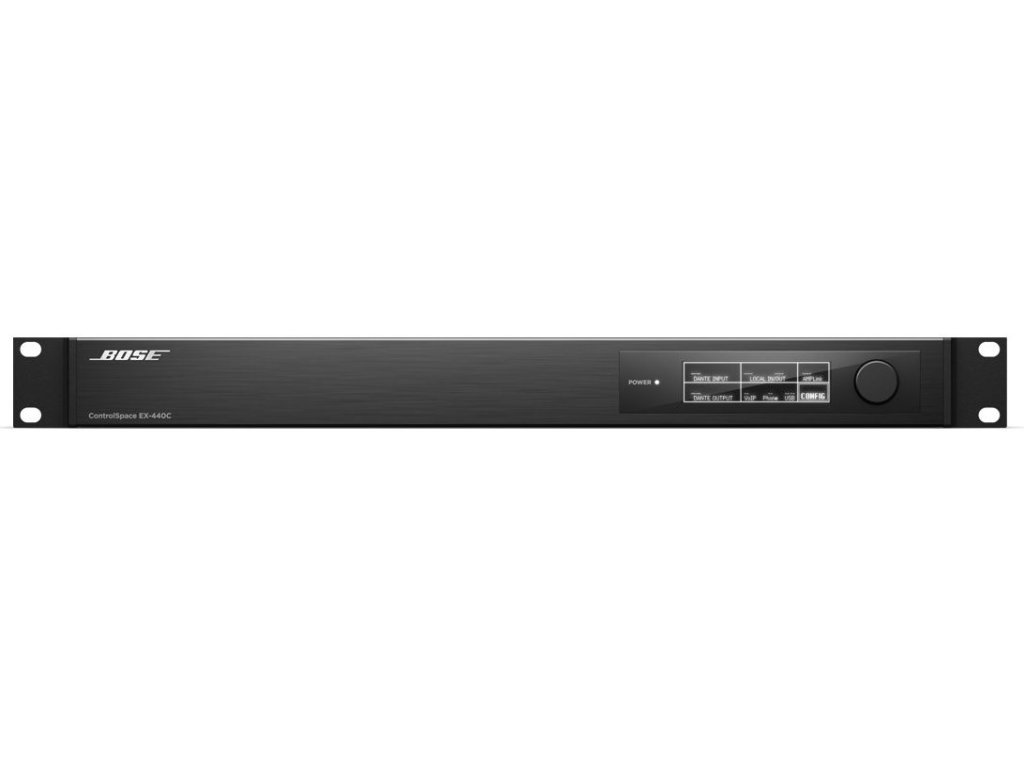

- Displej: 256 × 64 OLED
- Indikátory stavu LED: (1) LED dióda napájania/stav
- A/D a D/A prevodníky: 48 kHz / 24 bitov
- Oneskorenie zvuku: 1,05 ms, analógový vstup na analógový výstup bez AEC
- Oneskorenie: 43 s
- S podporou DSP: Áno
- Maximálny výpočet: 3,6 GIPS / 2,7 GFLOPS
- Signálový procesor/CPU: 32-bitový procesor DSP s pevnou / pohyblivou desatinnou čiarkou 456 MHz / procesor Cortex-A8 600 MHz
- Vzorkovacia frekvencia / bitová hĺbka: 48 kHz / 24 bitov
