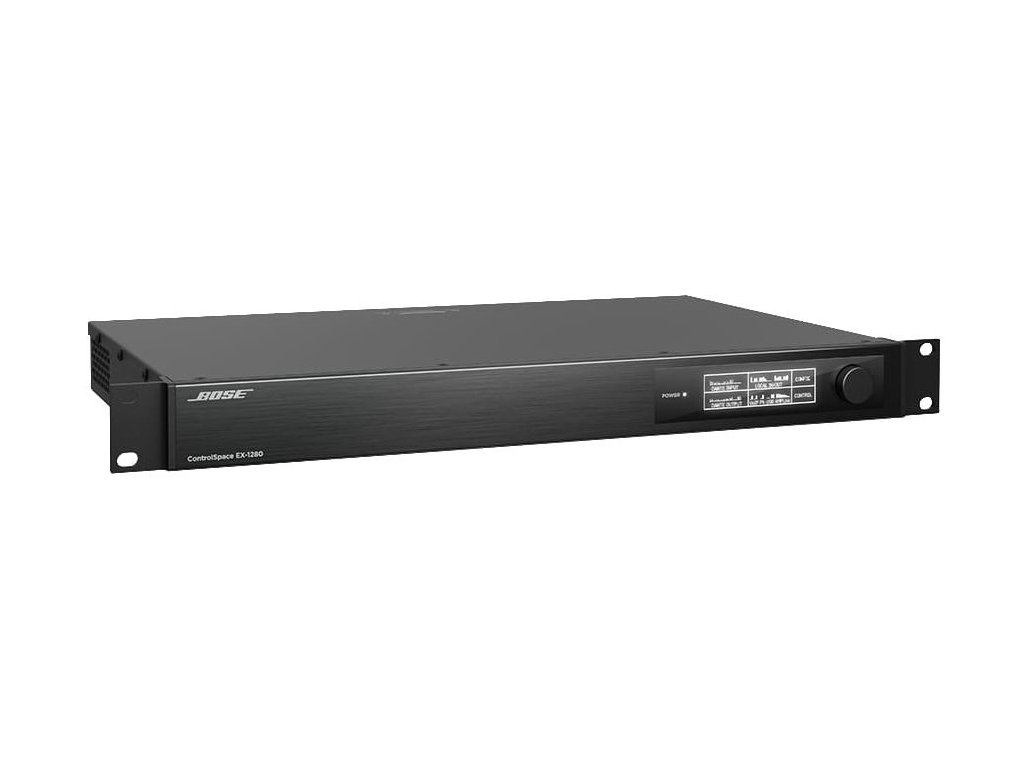

ControlSpace EX-1280 Digital Signal Processor

Podrobný popis

ControlSpace EX-1280 je digitálny signálový procesor s otvorenou architektúrou, ktorý je vybavený pre univerzálne aplikácie spracovania zvuku. Dvanásť mikrofónnych/linkových analógových vstupov, osem analógových výstupov, výstup Bose Professional AmpLink a možnosť pripojenia 64 × 64 Dante umožňujú flexibilnú konfiguráciu a kvalitné ovládanie zvukového systému. Softvér ControlSpace Designer zjednodušuje proces nastavenia pomocou programovania metódou drag-and-drop, takže konfigurácia je rýchla a jednoduchá.

Hlavné funkcie:

- Otvorená architektúra, prevedenie 1RU pre univerzálne a PA aplikácie
- Pripojenie USB uľahčuje integráciu so zdrojmi zvuku na PC.
- Zvukové siete Dante podporujú 64 × 64 zvukových kanálov na pripojenie k ďalším produktom s podporou Dante, vrátane mikrofónov, zosilňovačov, mixov a koncových zosilňovačov s natívnou integráciou Dante.
- Výstup AmpLink poskytuje 8 kanálov nekomprimovaného digitálneho zvuku s nízkou latenciou do zosilňovačov Bose Professional vybavených AmpLinkom.

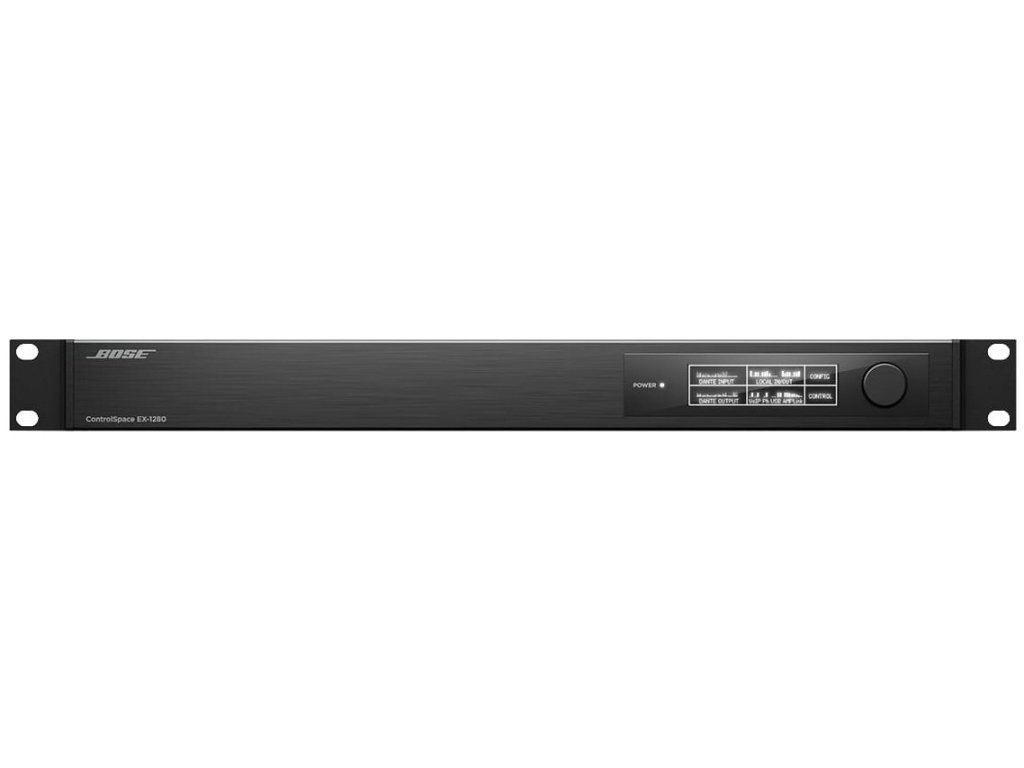

- Rozhranie na prednom paneli je vybavené veľkým displejom OLED a otočným ovládačom na nastavenie sieťových parametrov a sledovanie aktivity kanálov.

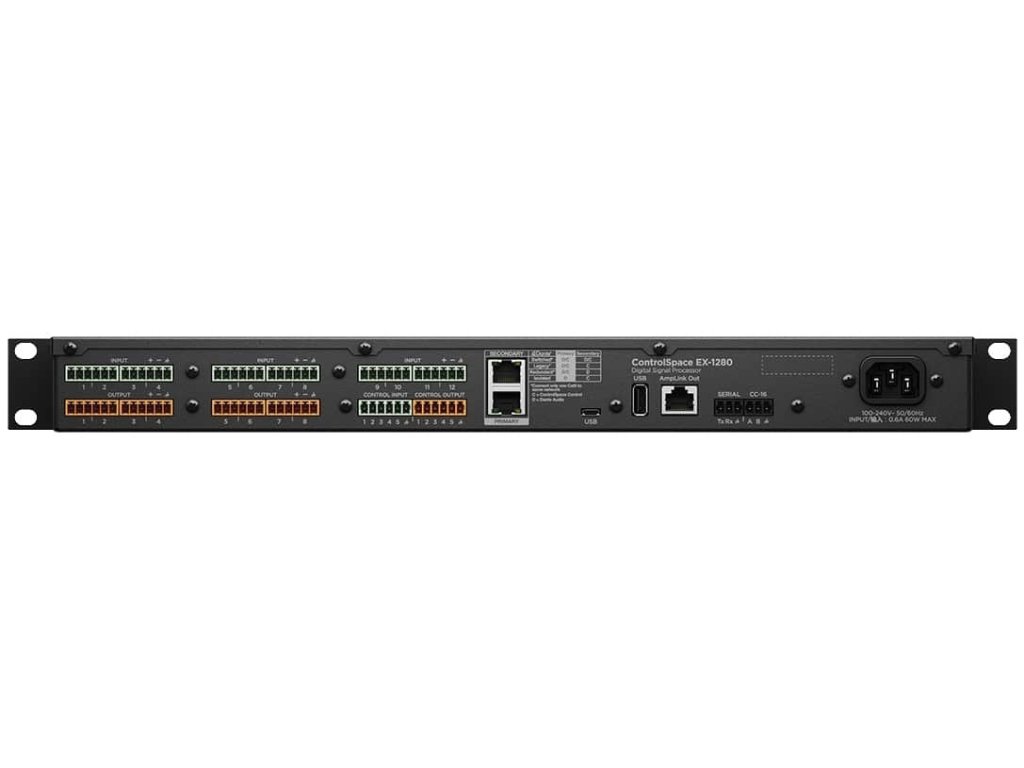

- GPIO (5 vstupov/5 výstupov) a sériové rozhranie na prepojenie s externými zariadeniami a riadiacimi systémami

Technické údaje:

- Oddelenie kanálov (presluchy): < -105 dB pri +4 dBu, vstupný signál 1 kHz
- Dynamický rozsah: > 115 dB, vážený A, 20 Hz - 20 kHz, analógový vstup až analógový výstup
- Frekvenčná odozva: 18 Hz - 20 kHz (+0,8 dB/-0,2 dB), referenčná frekvencia 1 kHz
- THD+N: < 0,003 % pri +4 dBu (vážený A, 20 Hz - 18 kHz) / < 0,01 % pri +44 dBu (vážený A, 20 Hz - 18 kHz)
- Vstupné kanály: 12 symetrických, mikrofónne/linkové
- Konektory: (1) 6-kolíkový Euroblock, 3,81 mm, odnímateľný
- Ekvivalentný vstupný šum: -118 dB pri zisku 44 dB
- Možnosti citlivosti: 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
- Vstupná impedancia: 12 kΩ pri 1 kHz, s fantómovým napájaním alebo bez neho
- Maximálna vstupná úroveň: +24 dBu
- Fantómové napájanie: VDC, 10 mA, softvérovo voliteľné pre každý vstup
- Kanály: 64 vstupov Dante × 64 výstupov Dante, primárny/sekundárny / 8 výstupov AmpLink
- Konektory: (2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
- Typ: Dante (vstup/výstup), AmpLink (výstup)
- Kanály: 8 symetrických, linkových
- Konektory: 6-kolíkový Euroblock, 3,81 mm
- Maximálna výstupná úroveň: +24 dBu
- Výstupná impedancia: 200 Ω
- Farby: Čierna
- Chladiaci systém: 2 ventilátory s premenlivou rýchlosťou bočného vetrania
- Čistá hmotnosť: 3,2 kg
- Rozsah prevádzkových teplôt: 0 °C až 40 °C (32 °F až 104 °F)
- Rozmery výrobku (V × Š × H): 44 mm × 483 mm × 282 mm
- Priestor pre umiestnenie do stojana: 1RU
- Rozsah napätia, analógový: 0 V - 3,3 V (maximálne 5 V)
- Digitálne vstupné napätie: 0 V - 3,3 V (prahová hodnota 1,6 V)
- Sieťový konektor: Vstup IEC 60320-C14
- Sieťové napätie: 85-264 V AC, 50/60 Hz
- Spotreba striedavého prúdu: 35 W typicky pri teplote okolia 40 °C (104 °F)
- Rozptyl výkonu: 60 W (205 BTU/hod, 52 kcal/hod)
- Pripojenie počítačového rozhrania: RJ-45 (Dante)
- Softvérové aplikácie: ControlSpace Designer 5.5 alebo novší (Windows)
- Displej: 256 × 64 OLED
- Indikátory stavu LED: (1) LED dióda napájania/stav
- Integrovaný DSP: A/D a D/A prevodníky 48 kHz / 24 bitov
- Oneskorenie zvuku: 1,05 ms, analógový vstup až analógový výstup
- Oneskorenie: 43 s
- S podporou DSP: Áno
- Maximálny výpočet: 3,6 GIPS / 2,7 GFLOPS
- Signálový procesor/CPU: 32-bitový procesor DSP s pevnou / pohyblivou desatinnou čiarkou 456 MHz / procesor Cortex-A8 600 MHz
- Vzorkovacia frekvencia / bitová hĺbka: 48 kHz / 24 bitov
